OTOMATİK KUMANDA DEVRELERİ EĞİTİMİ
Büyük bir asenkron motor şebekeye doğrudan bağlandığında, kalkış anında anma akımının 5-7 katını çeker. 30 amperlik bir motor için bu, saniyeler süren 150-200 amperlik bir darbe demektir: tesiste gerilim çöker, ışıklar göz kırpar, sigortalar zorlanır. Otomatik kumanda devrelerinin varlık sebeplerinden biri tam olarak budur — motoru yalnızca çalıştırmak değil, şebekeye zarar vermeden çalıştırmak. Bu içerik üç adımda ilerler: motorun kendisi, devre şemaları ve yol verme uygulamaları.
1. Asenkron Motoru Tanımak
Asenkron motorun iki ana parçası vardır: stator (gövdeye sabit sargılar — dönen manyetik alanı üretir) ve rotor (milin üzerindeki dönen kısım). Üç fazlı akım stator sargılarından geçtiğinde dönen bir manyetik alan oluşur; rotor bu alanı yakalamaya çalışarak döner ama hiçbir zaman tam yakalayamaz — "asenkron" adı bu kaymadan gelir. Motorla ilk tanışma etiketi okumakla başlar: anma gücü (kW), gerilim (400/690 V gibi çift değer), akım, devir ve bağlantı şekli oradadır. Klemens kutusundaki köprülerin dizilişi bağlantıyı belirler: yıldız bağlantıda sargılara düşük gerilim düşer (yumuşak kalkış), üçgen bağlantıda tam gerilim (tam güç). Devir yönünü değiştirmek ise şaşırtıcı derecede basittir: üç fazdan herhangi ikisinin yeri değiştirilir — manyetik alan ters döner, motor da onunla.
2. Şema Çizimi: Önce Kâğıt, Sonra Pano
Kumanda işçiliğinin yarısı çizimdir. Kumanda şeması devrenin mantığını anlatır: stop butonu, start butonu, kontaktör bobini, yardımcı kontaklar ve koruma kontakları hangi sırayla diziliyor. Güç şeması ise enerjinin yolunu gösterir: sigorta, kontaktör ana kontakları, termik röle ve motor. İkisi aynı devrenin iki yüzüdür ve standart sembollerle çizilir — sembol dilini bilen tekniker, hiç görmediği bir panonun şemasını başka ülkede çizilmiş olsa bile okur.
3. Devre Uygulamaları: Kesik Çalışmadan Yol Vermeye
Uygulamalar basitten karmaşığa bir merdiven gibi dizilir:
- Kesik çalışma: Butona basılı olduğu sürece motor döner — pres ve caraskal gibi "elimi çekince dursun" istenen işler.
- Sürekli çalışma: Mühürleme kontağıyla motor, buton bırakılsa da çalışmayı sürdürür.
- Uzaktan kumanda: Aynı motor birden çok noktadan başlatılıp durdurulur.
- Devir yönü değiştirme: İki kontaktörlü sağ-sol devresi; buton kilitleme ve elektriksel kilitleme ile iki kontaktörün aynı anda çekmesi — yani faz kısa devresi — engellenir.
- Zaman ayarlı durdurma: Zaman rölesi, ayarlanan süre dolunca motoru durdurur.

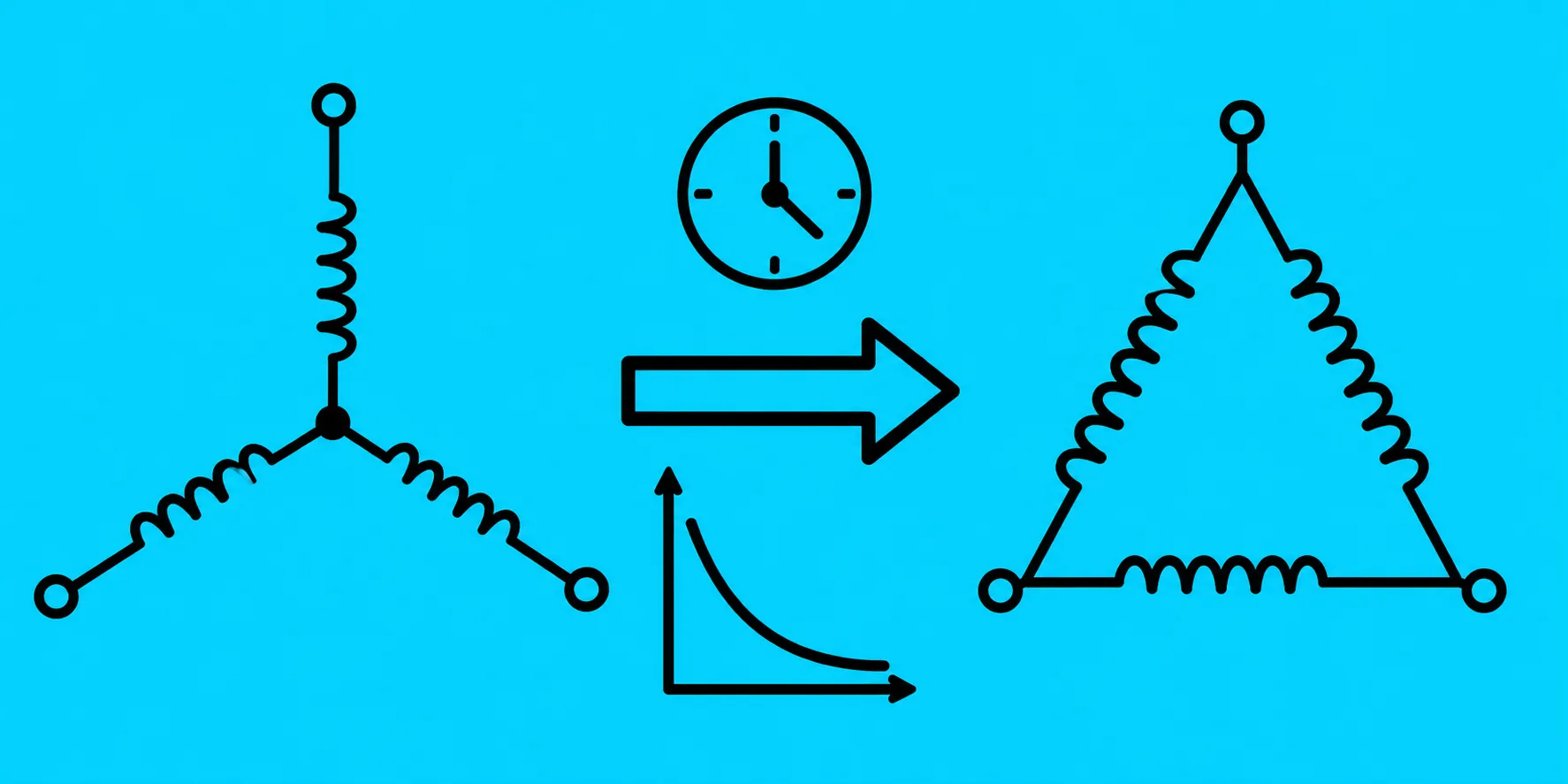

Merdivenin tepesinde yol verme yöntemleri vardır. En yaygını otomatik yıldız-üçgen: motor yıldızda kalkar (kalkış akımı yaklaşık üçte bire iner), zaman rölesi devri toplaması için ayarlanan süre dolunca üçgene geçirir. Yıldızda kalma süresi kritiktir — erken geçiş akım darbesini geri getirir, geç geçiş motoru yıldızda zorlar. Alternatifler de aynı hedefe farklı yollardan gider: oto trafosuyla kalkış gerilimi kademeli yükseltilir, dirençle kalkışta seri direnç akımı sınırlar ve sonra devreden çıkarılır.
Bu devrelerin hepsi kâğıttan panoya atölyede taşınır: otomatik kumanda eğitimi şema çiziminden yıldız-üçgen kurulumuna bu uygulamaları birebir yaptırır; kalkış akımını elektronik olarak yöneten modern çözümler için soft starter ve sürücü eğitimi bir sonraki adımdır.
Sıkça Sorulan Sorular
Kumanda devresi ile güç devresi arasındaki fark nedir?
Kumanda devresi düşük akımla çalışır ve kontaktör bobinini, butonları, röleleri içerir; sistemin mantığını yani ne zaman çalışacağını belirler. Güç devresi ise yüksek akımı taşır ve kontaktör ana kontakları üzerinden motoru besler. Kumanda devresi beyin, güç devresi ise motora enerji taşıyan kaslar gibi düşünülebilir.
Asenkron motorda yıldız ve üçgen bağlantı ne işe yarar?
Yıldız bağlantıda motor sargılarına düşen gerilim hat geriliminin kök üç katı kadar düşer, bu da kalkış akımını azaltır. Üçgen bağlantıda sargılar tam hat gerilimini görür ve motor tam gücüyle çalışır. Klemens kutusundaki köprü plakalarının konumu hangi bağlantının yapıldığını belirler.
Asenkron motorun devir yönü nasıl değiştirilir?
Üç fazlı asenkron motorda dönüş yönü, faz sırasını değiştirerek tersine çevrilir. Motora giden üç fazdan herhangi ikisinin yeri değiştirilirse manyetik alanın dönüş yönü, dolayısıyla rotorun dönüş yönü ters olur. Kumanda devresinde bu işlem genellikle iki kontaktör ve karşılıklı kilitleme ile yapılır.
Yıldız üçgen yol verme neden kullanılır?
Büyük güçlü asenkron motorlar ilk kalkışta anma akımının birkaç katı akım çeker; bu yüksek kalkış akımı şebekede gerilim düşmesine ve sigorta atmasına yol açabilir. Yıldız üçgen yöntemde motor önce yıldızda düşük akımla kalkar, devir yükselince üçgene geçer. Böylece kalkış akımı yaklaşık üçte birine iner.
Elektriksel kilitleme ne demektir ve neden gerekir?
Elektriksel kilitleme, iki kontaktörün aynı anda çekmesini önleyen güvenlik düzeneğidir. Özellikle devir yönü değiştirme devrelerinde her iki yön kontaktörü birlikte enerjilenirse fazlar kısa devre olur. Bir kontaktörün normalde kapalı yardımcı kontağı diğerinin bobin devresine seri bağlanarak bu tehlikeli durum engellenir.
Motor etiketindeki bilgiler neyi gösterir?
Motor etiketinde anma gücü (kW), anma gerilimi, anma akımı, devir sayısı, güç katsayısı ve bağlantı şekli yer alır. Etiketteki gerilim değerleri yıldız ve üçgen için ayrı verilir; bu değerler şebeke gerilimiyle karşılaştırılarak motorun hangi bağlantıyla çalıştırılacağı belirlenir. Doğru bağlantı için etiket okumak şarttır.
