OSİLATÖRLER VE FİLTRE DEVRELERİ EĞİTİMİ

Elektronikte iki temel iş vardır: sinyal üretmek ve sinyal ayıklamak. Mikrodenetleyicinin kalp atışını, radyonun taşıyıcı dalgasını, sirenin sesini üreten devreler osilatörlerdir; istenen frekansı geçirip gerisini bastıran devreler ise filtrelerdir. İkisi aynı ders masasında öğrenilir çünkü ikisinin de dili aynıdır: frekans. Bu içerik önce üretme, sonra ayıklama tarafını ele alır.

1. Osilatörler: Sinyal Üreten Devreler

Osilatörün sırrı geri beslemededir. Negatif geri besleme yükselteci sakinleştirir ve kararlı kılar; pozitif geri besleme ise çıkışın bir kısmını girişi destekleyecek fazda geri verir — kazanç kayıpları karşıladığında ve faz koşulu sağlandığında devre kendi kendine salınmaya başlar. Dışarıdan sinyal gerekmez; osilatör kendi sinyalini üretir. Sorun, frekansın sıcaklık ve yük değişimiyle kaymasıdır — hangi osilatörün seçileceğini de büyük ölçüde bu kararlılık ihtiyacı belirler:

• RC osilatör: Direnç-kondansatör ile frekans belirler; düşük frekanslarda basit ve ucuz çözüm — ses frekansı üreteçlerinin klasiği.
• Wien köprü osilatörü: RC ailesinin düşük distorsiyonlu üyesi; temiz sinüs gereken ölçüm devrelerinde tercih edilir.
• LC osilatör: Bobin-kondansatör rezonansı; yüksek frekanslarda (radyo bantları) çalışır.
• Kristal osilatör: Kuvars kristalinin keskin mekanik rezonansı — kararlılığın şampiyonu. Saatlerin ve her mikrodenetleyicinin zamanlaması kristale emanettir.
• Multivibratörler: Kare dalga üreten anahtarlamalı yapılar — kararsız (sürekli salınan), tek kararlı (tetiklenince bir darbe veren) ve çift kararlı (flip flop) türleriyle.
• Schmitt trigger: İki eşikli (histerezisli) karşılaştırıcı; gürültülü ya da yavaş değişen sinyali keskin kare dalgaya çevirir — buton titremesinden sensör sinyali temizlemeye kadar her yerde.

2. Filtreler: Frekansın Kapı Bekçileri

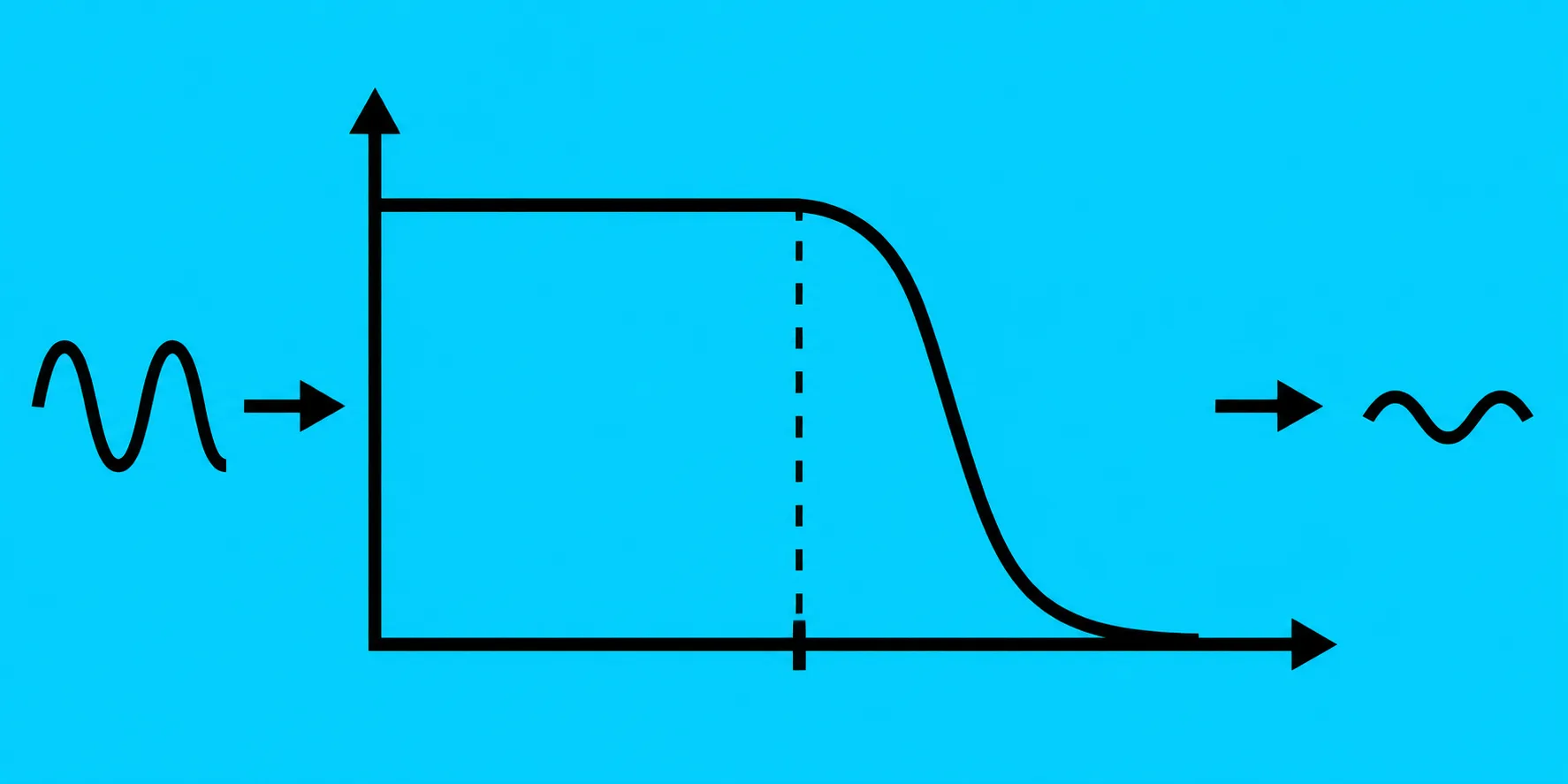

Filtre, sinyalleri frekansına göre ayıran devredir; davranışına göre dört karakter vardır: alçak geçiren (belirli frekansın altını geçirir — güç kaynaklarındaki şebeke süzgeci), yüksek geçiren (üstünü geçirir — hoparlör tweeter hattı), bant geçiren (yalnız bir aralığı geçirir — radyo istasyon seçimi) ve bant durduran (bir aralığı bastırır — 50 Hz şebeke uğultusu avcısı). Haberleşme sistemleri filtresiz düşünülemez: istenen kanal bant geçirenle seçilir, gürültü kesim eğrileriyle dışarıda bırakılır.

Yapım tarafında iki aile vardır. Pasif filtreler yalnız direnç, bobin ve kondansatörden kurulur: besleme istemez, sadedir; ama kazanç veremez ve bağlandığı yükten etkilenir. Aktif filtreler işlemsel yükselteç (opamp) içerir: süzerken yükseltebilir, keskin geçiş eğrileri kurabilir ve çıkışı yükten etkilenmez — ses ve ölçüm elektroniğinin standardı budur. İkisinin de tasarımı aynı sorudan başlar: kesim frekansı kaç hertz olacak?

Bu devrelerin eleman temeli — kondansatör davranışı, rezonans, opamp — analog devre elemanları eğitiminde kurulur; osilatör ve filtrelerin asıl sahnesi olan sinyal iletimi dünyası için analog ve sayısal haberleşme eğitimi doğal devamdır.
