KUMANDA KASETLERİ

Asansörün onlarca güvenlik devresi, kapı kilidi, hız regülatörü vardır; ama yolcunun bütün sistemle kurduğu ilişki iki metal plakadan geçer: kabin içindeki kaset ve kat kapısının yanındaki kaset. Gece yarısı kabinde kalan birinin dünyayla tek bağı da yine aynı plakadaki alarm butonu ve interkomdur. Kumanda kasetleri, asansörün yüzü ve sesi olduğu kadar acil durumdaki can damarıdır — montajı da bakımı da bu ağırlığa uygun ciddiyet ister.

İki Kaset, İki Ayrı Görev

Kabin kumanda kaseti (kabin butonyeri) yolcunun hedef bildirdiği yerdir: kat butonları, kapı aç-kapa, alarm butonu, interkom, kat göstergesi ve aşırı yük uyarısı burada toplanır. Servis tarafında görünmeyen bir yüzü daha vardır: anahtarla açılan bölümde bakımcıya ayrılmış anahtarlı kontaklar (bağımsız servis modu, fan, aydınlatma) bulunur. Kat kaseti (kat butonyeri) ise çağrı toplar: tek butonlu basit çağrı ya da çift butonlu yön çağrısı (yukarı/aşağı) — kumandanın toplu (kolektif) çalışan sistemlerinde yön bilgisi, kabinlerin trafiğini belirler. Kat göstergeleri ve varış gongu da bu tarafın parçasıdır. İki kaset aynı estetik ailedendir ama elektrik olarak farklı yüklerdir: kabin kaseti hareketli kabloyla, kat kasetleri kuyu boyunca sabit hatla beslenir.

Kasetin İçinde Ne Var?

• Butonlar: Mikro anahtarlı mekanik butonlar sağlamlığın, dokunmatik yüzeyler estetiğin temsilcisidir. Her butonun kayıt LED'i (çağrının alındığını gösteren ışık) ayrı bir devredir — buton çalışıp LED'in yanmaması, iki ayrı arıza ihtimali demektir.
• Göstergeler: Yedi parçalı LED'den nokta vuruşlu matrise ve LCD'ye uzanır; kat bilgisini ve yön oklarını gösterir.
• Alarm butonu ve interkom: Sarı alarm butonu, kesintide bile çalışacak şekilde akü destekli devreye bağlanır; interkom kabini, makine dairesini ve gerekiyorsa yönetim/çağrı merkezini birbirine bağlar.
• Anahtarlı kontaklar: İtfaiyeci modu, bağımsız servis, aydınlatma-fan — yetkisiz erişime kapalı bölümde.
• Braille ve sesli anons: Erişilebilirlik gereği kat butonlarında kabartma yazı, kabinde sesli kat anonsu bulunur.

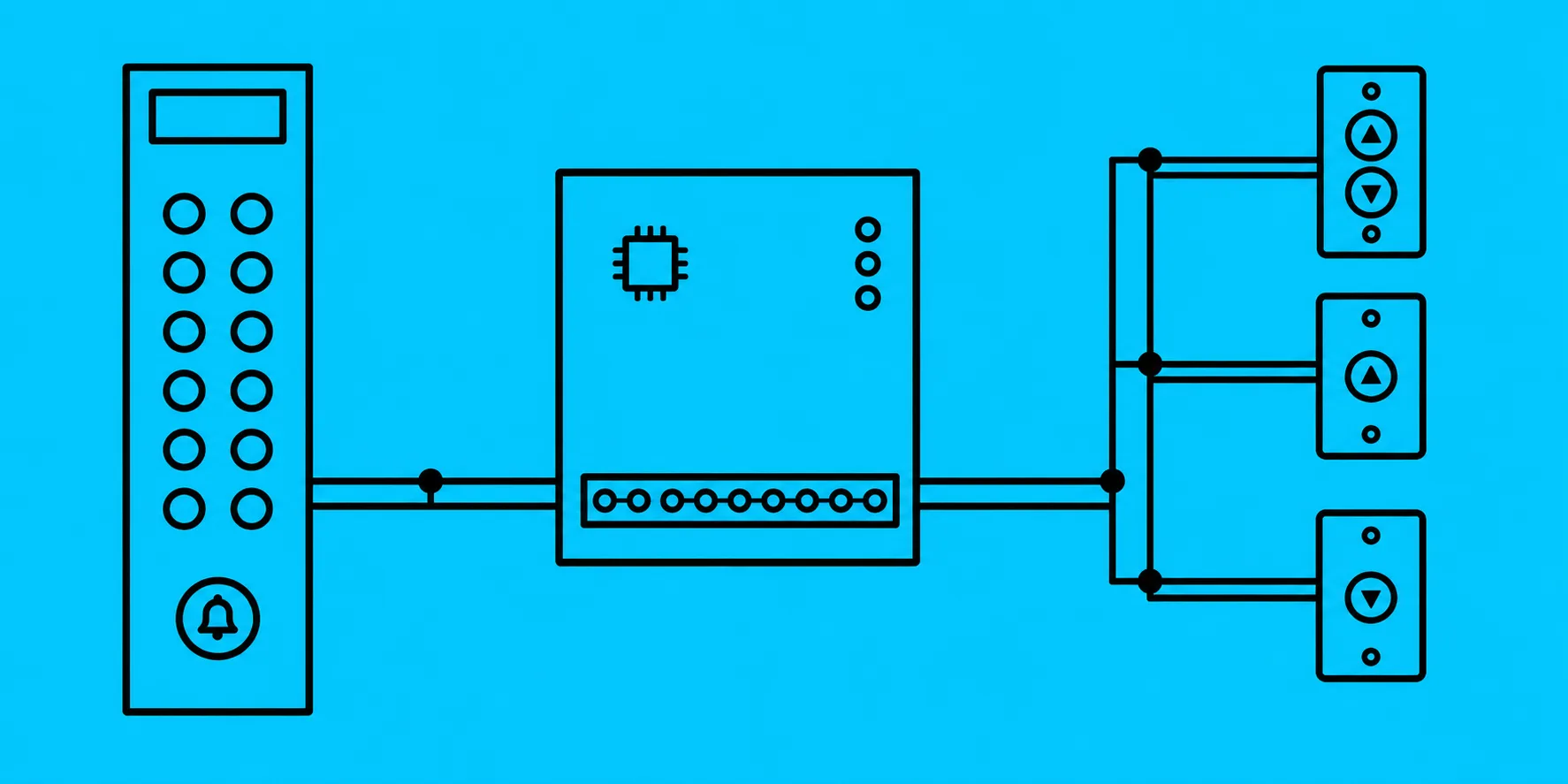

Bağlantı: Paralel Kablodan Seri Hatta

Klasik asansörlerde her buton ve her lamba, kumanda panosuna kendi damarıyla gider — on katlı binada kuyu boyunca kalın bir kablo demeti yürür. Bu paralel bağlantının avantajı basitliğidir: multimetreyle her hat tek tek izlenir; bedeli kablo maliyeti ve kuyudaki karmaşadır. Modern sistemlerde kasetler seri haberleşme hattına (çoğunlukla CAN tabanlı) bağlanır: iki veri damarı ve besleme, bütün katları dolaşır; her kaset üzerindeki küçük kart, kendi adresiyle konuşur. Kablo demeti iki-üç damara iner, kasete yeni işlev eklemek yazılım işine dönüşür. Teknisyen için oyunun kuralları da değişir: seri hatta arıza aramak, damar izlemek değil adres ve sonlandırma kontrolüdür — hattın iki ucundaki sonlandırma direnci, yanlış adres verilmiş bir kaset ya da hatta kaçak yapan tek bir ek, bütün katların çağrısını düşürebilir.

Montaj: Yükseklik, Hiza, Erişilebilirlik

Kaset montajının ölçüleri keyfe bırakılmamıştır; erişilebilirlik standardı (TS EN 81-70) buton eksenlerinin döşemeden yüksekliğini, kabartma yazıyı ve sesli bildirimi tarif eder — tekerlekli sandalye kullanıcısının en üst kat butonuna uzanabilmesi tasarım şartıdır. Pratik montaj kuralları da az ama nettir: kaset, kapı çerçevesine değil duvara/kabin etine sağlam tespit edilir; arka kutu (buat) sıva işleri bitmeden yerleştirilir ve kablo girişleri tozdan korunur; kat kasetleri bina boyunca aynı yükseklik ve aynı hizada olmalıdır — her katta farklı yükseklikte duran kasetler, işçiliğin karnesidir. Paslanmaz yüzeyler montaj bitene dek koruma filmiyle gezer; film, teslimden önce sökülür.

Arıza ve Bakım: Küçük Parça, Büyük Şikâyet

Kaset arızaları asansörü nadiren durdurur ama şikâyetlerin büyük kısmını üretir. Buton çağrı almıyor: mekanik butonlarda yay ve mikro anahtar yorulması, dokunmatiklerde kart arızası; seri sistemde önce kaset adresi ve hat, paralelde damar sürekliliği ölçülür. LED yanmıyor ama çağrı çalışıyor: yalnızca kayıt lambası devresi — kozmetik görünür, yolcu için asansör "bozuktur"; ihmal edilmez. Gösterge saçmalıyor: seri hatta parazit ya da sonlandırma sorunu; hattın güç kablolarıyla aynı kanaldan geçirilip geçirilmediğine bakılır. Bakımın pazarlıksız maddesi ise alarm zinciridir: her bakımda alarm butonuna fiilen basılır, interkomun iki yönlü konuştuğu ve akü beslemesinin (şebeke kesilerek) çalıştığı doğrulanır. Kasetin geri kalanı konfordur; alarm hattı candır.

Kumanda kasetleri, asansör tekniğinin yolcuya dokunan yüzüdür: elektriği basit, sorumluluğu büyüktür. Kasetlerin bağlandığı kabin tarafını — kapı mekanizmaları, aşırı yük düzeneği, kabin donanımı — asansör kabin donanımları yazısında bütünüyle işlemiştik; buton ve gösterge kartlarının onarım tekniği içinse elektronik arıza giderme eğitimi gereken ölçüm temelini verir.
