GÜÇ TRANSFORMATÖRLERİ EĞİTİMİ

Transformatör, elektrik mühendisliğinin en sade dahiyane buluşudur: hareket eden hiçbir parçası yoktur, iki sargı ve bir demir nüveden ibarettir — ama bütün elektrik şebekesi onun sayesinde var olur. Enerji uzağa yüksek gerilim-düşük akımla taşınır (kayıp, akımın karesiyle büyür), kullanılacağı yerde alçaltılır; iki yöndeki dönüşümü de trafo yapar. Bu içerik güç trafolarını üç adımda ele alır: yapı ve çalışma, sargı bağlantıları ve paralel çalışma.

1. Trafonun Yapısı ve Çalışması

Çalışma prensibi tek cümledir: primer sargıya uygulanan alternatif gerilim nüvede değişken manyetik akı üretir, bu akı sekonder sargıda EMK indükler. Gerilim oranı sarım oranına eşittir (dönüştürme oranı); akım ise ters orantılıdır — gerilimi 10'a bölen trafo, akımı 10'la çarpar. Gerçek trafoda ideallik bozulur: nüve dışına taşan kaçak akılar, sargı dirençleri ve nüve kayıpları vardır; hepsi eş değer devrede toplanır. Buradan iki pratik kavram doğar: regülasyon (yük bindiğinde çıkış geriliminin ne kadar düştüğü) ve verim — güç trafoları %98-99 verimle çalışan, endüstrinin en verimli makineleridir. Sahadaki iki temel ölçüm de buna hizmet eder: sargı direnci ölçümü ve polarite testi — sargı uçlarının yön uyumu, ileride paralel bağlantının ön şartıdır.

Özel bir akraba: oto trafo. Tek sargı hem giriş hem çıkıştır, ara uçtan gerilim alınır — daha küçük, hafif ve verimlidir; ama primer ile sekonder arasında yalıtım yoktur, elektriksel ayrım gereken yerde kullanılamaz. Üç fazlı güç ihtiyacı ise iki yolla çözülür: üç ayrı bir fazlı trafo ya da tek nüveli üç fazlı trafo — büyük dağıtım trafolarının standardı ikincisidir.

2. Sargı Bağlantıları ve Bağlantı Grupları

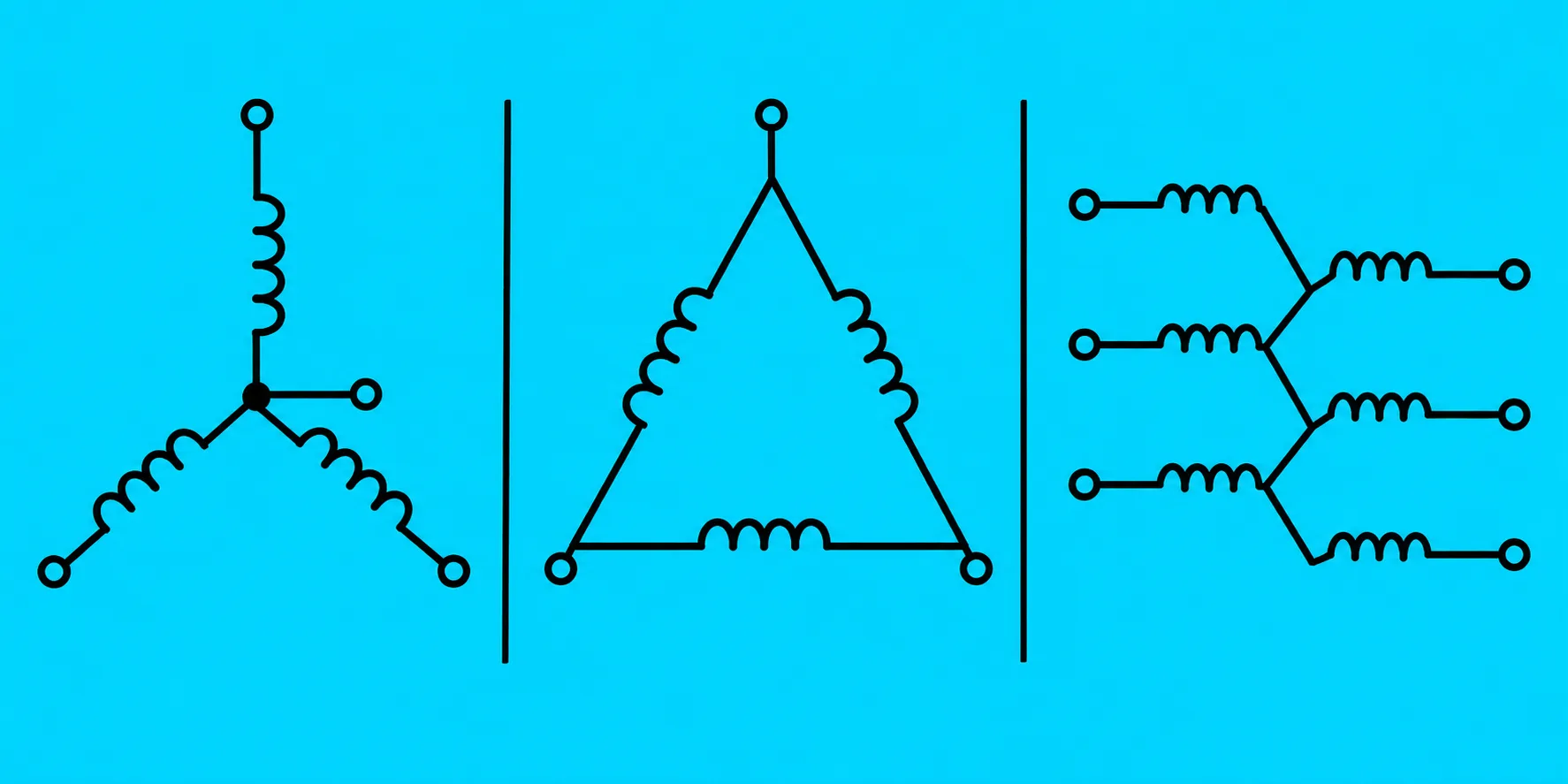

Üç fazlı trafoda sargılar üç düzenle bağlanır: yıldız (uçlar ortak noktada — nötr çıkarılabilir; dağıtım trafolarının alçak gerilim tarafının klasiği), üçgen (sargılar uç uca kapalı çevrim — nötr yok) ve zikzak (sargı yarımları çapraz birleştirilir — dengesiz yüklerde gerilim dengesini korur). Primer ve sekonder tarafın bağlantı kombinasyonu, harf ve rakamla kodlanan bağlantı grubunu verir: büyük harf primer, küçük harf sekonder bağlantısını, rakam ise iki taraf arasındaki faz açısını (30 derecelik adımlarla) gösterir — dağıtım şebekelerinde en sık karşılaşılan grup Dyn11'dir. Gerilim ayarı ise sargı üzerindeki kademe uçlarıyla yapılır: şebeke gerilimi bölgeden bölgeye oynadığında trafo, kademe değiştiriciyle nominal çıkışa çekilir.

3. Paralel Çalışma: Güç Büyütmenin Yolu

Tesis büyüdüğünde trafo değiştirilmez, yanına ikincisi paralel bağlanır: toplam kapasite artar, bir trafo bakıma alındığında diğeri yükü taşır. Ama paralel bağlantının pazarlıksız üç koşulu vardır: gerilim (dönüştürme) oranları aynı, bağlantı grupları uyumlu ve kısa devre empedansları yakın olmalıdır. Koşullar bozulursa iki trafo arasında dolaşım akımı doğar — dışarıya iş yapmayan, sargıları ısıtan bir iç akım. Yük paylaşımı da empedansla belirlenir: empedansı küçük olan trafo yükün büyüğünü üstlenir; bu yüzden farklı güçte trafolar paralel bağlanacaksa empedans uyumu hesaplanarak doğrulanır.

Trafonun içindeki fizik — indüksiyon, akı, EMK — alternatif akım esasları eğitiminin konusudur; güç trafolarının sahada yaşadığı yer olan trafo merkezleri ve hücre sistemleri için elektrik eğitimi uygulamalı devam yoludur.
