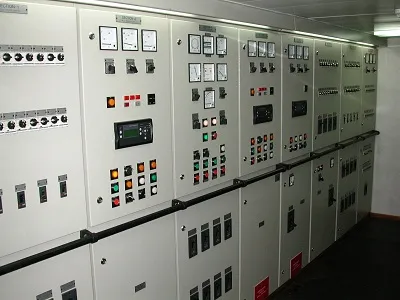

ELEKTRİK PANOSU NEDİR?

Elektrik panosu, elektrik enerjisini güvenli biçimde dağıtan, kumanda eden ve koruyan elemanların (şalter, sigorta, kontaktör, bara, röle) tek bir kabin içinde toplandığı düzenektir. Bir tesiste enerji sayaçtan çıktıktan sonra ilk olarak panoya girer; oradan sigortalarla korunmuş hatlara bölünerek prizlere, aydınlatmaya ve makinelere dağılır. Panoya "tesisatın kalbi" denmesi abartı değildir: hem enerjinin dağıtım noktası hem de arıza anında insanı ve ekipmanı koruyan ilk savunma hattıdır.

Elektrik Panosu Çeşitleri

Panolar üstlendikleri göreve göre adlandırılır; sahada en sık karşılaşılan tipler şunlardır:

• Sayaç panosu: Apartman girişlerindeki tanıdık pano — sayaçlar, ana kesici, kolon sigortaları, merdiven otomatiği ve zil trafosu burada toplanır.
• Dağıtım panosu: Gelen enerjiyi katlara, bölümlere ya da makine gruplarına bölen pano; her çıkış kendi sigortasıyla korunur.
• Kumanda panosu: Motor, pompa, fan gibi yükleri çalıştırıp durduran pano — kontaktörler, termik röleler, buton ve sinyal lambaları, gerekirse PLC içerir.
• Kompanzasyon panosu: Reaktif güç cezasını önlemek için kondansatör grupları ve reaktif güç rölesi barındırır; sanayi aboneliklerinde fiilen zorunludur.
• Ana dağıtım (ADP) ve tali panolar: Büyük tesislerde enerji önce ana panoya, oradan tali panolara kademeli dağıtılır — arıza tek bölgeyi etkiler, tamamını değil.

Pano İçinde Hangi Elemanlar Bulunur?

Kapağı açılan bir dağıtım/kumanda panosunda tipik olarak şu elemanlar görülür: ana şalter (tüm panoyu tek hamlede enerjisiz bırakır), otomatik sigortalar, kaçak akım rölesi (insan koruması — 30 mA hassasiyetli tip can güvenliği içindir), bakır baralar (enerjinin pano içi ana yolu), kontaktörler ve termik röleler (motor devrelerinde), klemens grupları, ölçü aletleri (voltmetre/ampermetre ya da çok fonksiyonlu şebeke analizörü) ve sinyal lambaları. Sanayi panolarında bunlara reaktif güç rölesi, kondansatör grupları ve otomasyon elemanları eklenir.

Pano Nasıl İmal Edilir?

Pano gövdesi, CNC sac işleme hattında kesilip bükülen saclardan üretilir; conta kanallarına poliüretan conta basılır ve gövde elektrostatik toz boyayla kaplanır. Boyutlar, sac kalınlığı ve koruma sınıfı (IP kodu) kullanım yerine göre belirlenir: kuru iç ortamda IP40 yeterken tozlu ya da nemli sahalarda IP54-IP65 tercih edilir. İç montaj — bara düzeni, sigorta sıralaması, kablo kanalları ve etiketleme — panonun ömür boyu bakım kalitesini belirleyen asıl işçiliktir; düzenli bir panoda arıza dakikalar içinde bulunurken, dağınık panoda saatler kaybedilir.

Pano Bakımı: Neden ve Nasıl?

Pano arızalarının klasik kaynağı gevşeyen bağlantılardır: titreşim ve ısıl genleşme klemensleri yıllar içinde gevşetir, gevşek bağlantı ısınır, ısınan nokta önce verim kaybı sonra yangın riski üretir. Periyodik bakımın omurgası bu yüzden tork kontrolü ve termal denetimdir — termal kamerayla taranan bir panoda sıcak nokta, arıza daha oluşmadan kendini gösterir. Bakım listesinin kalanı: kaçak akım rölesinin test butonuyla denenmesi, fan ve filtre temizliği, kondansatör gruplarının kapasite kontrolü ve etiket/şema güncelliği.

• İş güvenliği: kaçak akım ve topraklama koruması yalnız bakımlı panoda güvenilirdir.
• Süreklilik: planlı bakım, plansız duruşun onda biri maliyetlidir.
• Ekipman ömrü: dengeli yük dağılımı ve temiz bağlantı, bağlı cihazların ömrünü uzatır.

Her bakım çalışması enerji kesme, kilitleme-etiketleme ve gerilim yokluğunun ölçümle doğrulanması adımlarıyla başlar — panoya asla enerjili müdahale edilmez. Pano montajını, bara ve kablolama pratiğini uygulamalı öğrenmek isteyenler için elektrik eğitimi pano atölye çalışmalarını da kapsar; kumanda tarafına yönelmek isteyenler otomatik kumanda eğitimine bakabilir.
