ELEKTRİK DEVRESİ

Elektrik devresi, akımın bir kaynaktan çıkıp iletkenler ve devre elemanları üzerinden geçerek kaynağa geri döndüğü kapalı yoldur. Tanımdaki kritik kelime "kapalı"dır: yol bir noktada kesilirse — anahtar açık, kablo kopuk, lehim soğuk — akım akmaz ve devre çalışmaz. Pilin bir ucundan çıkan akımın ampulü yakıp öbür uca dönmesi, en sade hâliyle bir devredir; telefonunuzun anakartındaki milyonlarca bağlantı da aynı kuralın karmaşık bir bestesidir.

Elektrik Devresi Nedir?

Her devre, görevleri farklı üç parçadan oluşur: kaynak (pil, adaptör, şebeke — enerjiyi veren), iletken yol (kablolar, kart üzerindeki bakır hatlar) ve alıcı (ampul, motor, led — enerjiyi işe çeviren). Çoğu devrede bir de kontrol elemanı bulunur: anahtar ya da buton, yolu açıp kapatarak devreyi yönetir. Devrenin yaptığı iş, aslında enerji dönüşümüdür — elektrik enerjisi ampulde ışığa, ısıtıcıda ısıya, motorda harekete çevrilir; devre hiçbir şeyi yoktan var etmez, yalnızca biçim değiştirir.

Elektrik Devresi Elemanları

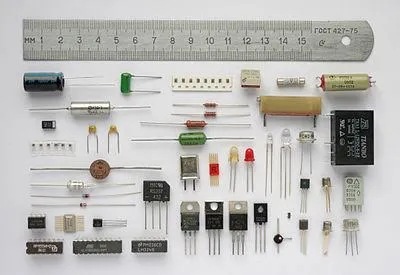

Şemalarda görülen semboller, gerçek hayatta şu elemanlara karşılık gelir:

• Direnç: Akımı sınırlar — ledin önüne konan direnç, ledin yanmasını değil yanıp kül olmamasını sağlar.
• Kondansatör: Yük depolar; beslemedeki dalgalanmaları yumuşatır.
• Diyot: Akımı tek yönde geçirir — ters bağlanan pile karşı devrenin sigortası.
• Led: Işık veren diyot; yönlüdür, ters takılırsa yanmaz.
• Transistör: Küçük sinyalle büyük akımı anahtarlar — devrelerin "akıllanmaya" başladığı eleman.
• Buton ve anahtar: Devrenin aç-kapa kontrolü.

Malzeme tarafında ise devre kurmanın araç seti vardır: breadboard (deneme tahtası), jumper kablolar, delikli plaket, havya ve lehim teli, 9 V pil ya da ayarlı güç kaynağı ve bir multimetre — akım, gerilim ve direnci ölçen, "devrem neden çalışmıyor?" sorusunun tek güvenilir cevapçısı.

Basit Elektrik Devresi Nasıl Yapılır?

Klasik başlangıç projesi, dört elemanlık led devresidir ve on dakikada kurulur:

1. Malzemeler: 9 V pil, pil başlığı, 470 ohm direnç, bir led, breadboard ve iki jumper kablo.
2. Kurulum: Ledin uzun bacağı (artı) dirence, direnç pilin artı ucuna; ledin kısa bacağı pilin eksi ucuna bağlanır.
3. Test: Led yanmıyorsa önce yönü kontrol edin — yeni başlayanların bir numaralı hatası ters takılan leddir; sonra bağlantıların breadboard üzerinde aynı sıraya oturduğunu doğrulayın.

Güvenlik kuralı pazarlıksızdır: öğrenme devreleri 9-12 V gibi tehlikesiz gerilimlerle kurulur; 220 V şebeke gerilimiyle deneme yapılmaz — o seviye, eğitimli ve yetkili ellerin işidir. Yaş küçükse yanında bir büyüğün olması da kuralın parçasıdır.

Devre Nereye Kurulur: Breadboard, Plaket, PCB

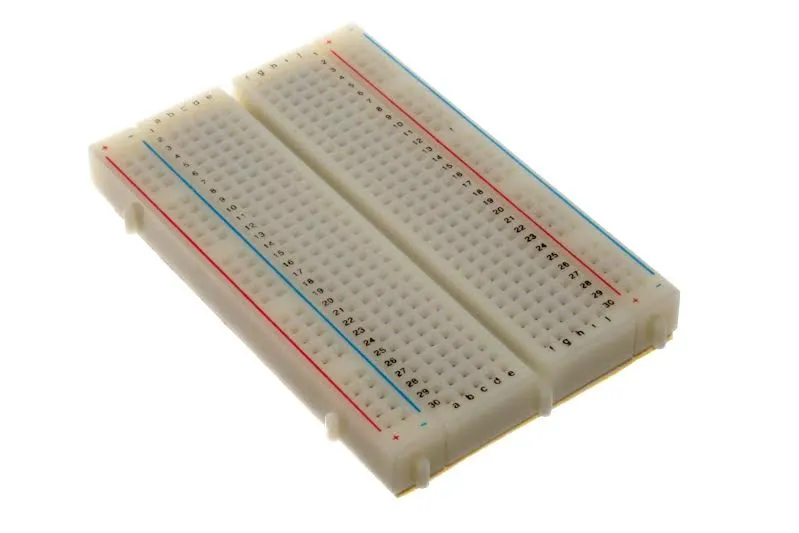

Üç platform, üç aşamadır. Breadboard deneme sahasıdır: lehimsizdir, elemanlar deliklere takılır, sökülür, yeniden kurulur — içindeki iletim hatlarının düzenini öğrenmek beş dakika alır ve her şey değişir. Devre olgunlaşınca delikli plakete lehimlenir — artık kalıcıdır. Seri iş ve profesyonel görünüm isteyen projeler ise baskı devre (PCB) aşamasına geçer: devre bilgisayarda çizilir, bakır plakete aktarılır. Yol hep aynıdır: breadboard'da dene, plakete lehimle, PCB'de kalıcılaştır.

Seri ve Paralel Devre

Elemanların diziliş biçimi, devrenin karakterini belirler. Seri devrede elemanlar tek hat üzerinde art arda dizilir: aynı akım hepsinden geçer, gerilim elemanlara bölüşülür — ve zincirin tek halkası koparsa her şey söner; eski yılbaşı ışıklarında bir ampul patlayınca hepsinin sönmesi bundandır. Paralel devrede elemanlar ayrı kollara bağlanır: gerilim her kolda aynıdır, akım kollara dağılır — bir kol arızalansa diğerleri çalışmaya devam eder. Evinizdeki bütün priz ve lambaların paralel bağlanmasının sebebi tam olarak budur: salondaki lamba patlayınca buzdolabı durmasın.

Devre Çalışmıyorsa: Arıza Bulmanın Sırası

Her devre kurucusunun yaşadığı an: her şey doğru görünüyor ama çalışmıyor. Panik yerine sıra: (1) multimetreyle pil gerilimini ölç — bitmiş pil, en çok gözden kaçan şüphelidir; (2) bağlantıları şemayla karşılaştır; (3) yönlü elemanların (led, diyot) yönünü kontrol et; (4) breadboard'da elemanların gerçekten aynı hatta oturduğunu, lehimli devrede soğuk lehim olmadığını doğrula. Hataların büyük çoğunluğu bu dört adımda yakalanır — ve her bulunan hata, şema okumaktan daha kalıcı bir derstir.

Devre kurmayı hobi olmaktan çıkarıp sistemli bir temele oturtmak isteyenler için elektrik-elektronik eğitimi ölçümden devre analizine uygulamalı bir yol sunar; kurduğunuz devrelere zekâ katmak — butonla değil programla yönetmek — istediğinizde ise Arduino eğitimi doğal ikinci adımdır.
