DOĞRULTMAÇLAR VE REGÜLE DEVRELERİ EĞİTİMİ

Prizden gelen elektrik alternatiftir — saniyede onlarca kez yön değiştirir. Oysa elinizdeki her elektronik cihaz kararlı bir doğru gerilim ister. Aradaki çeviri üç istasyonda yapılır: doğrultmaç AC'yi DC'ye çevirir, filtre dalgayı düzler, regülatör gerilimi sabitler. Her adaptörün, her cihaz beslemesinin içinde bu üçlü hat çalışır. Bu yazıda hattı istasyon istasyon geziyor, sonuna bir de ilginç akrabayı — gerilim çoklayıcıları — ekliyoruz.

Doğrultma: Diyotun Tek Yön Kuralı

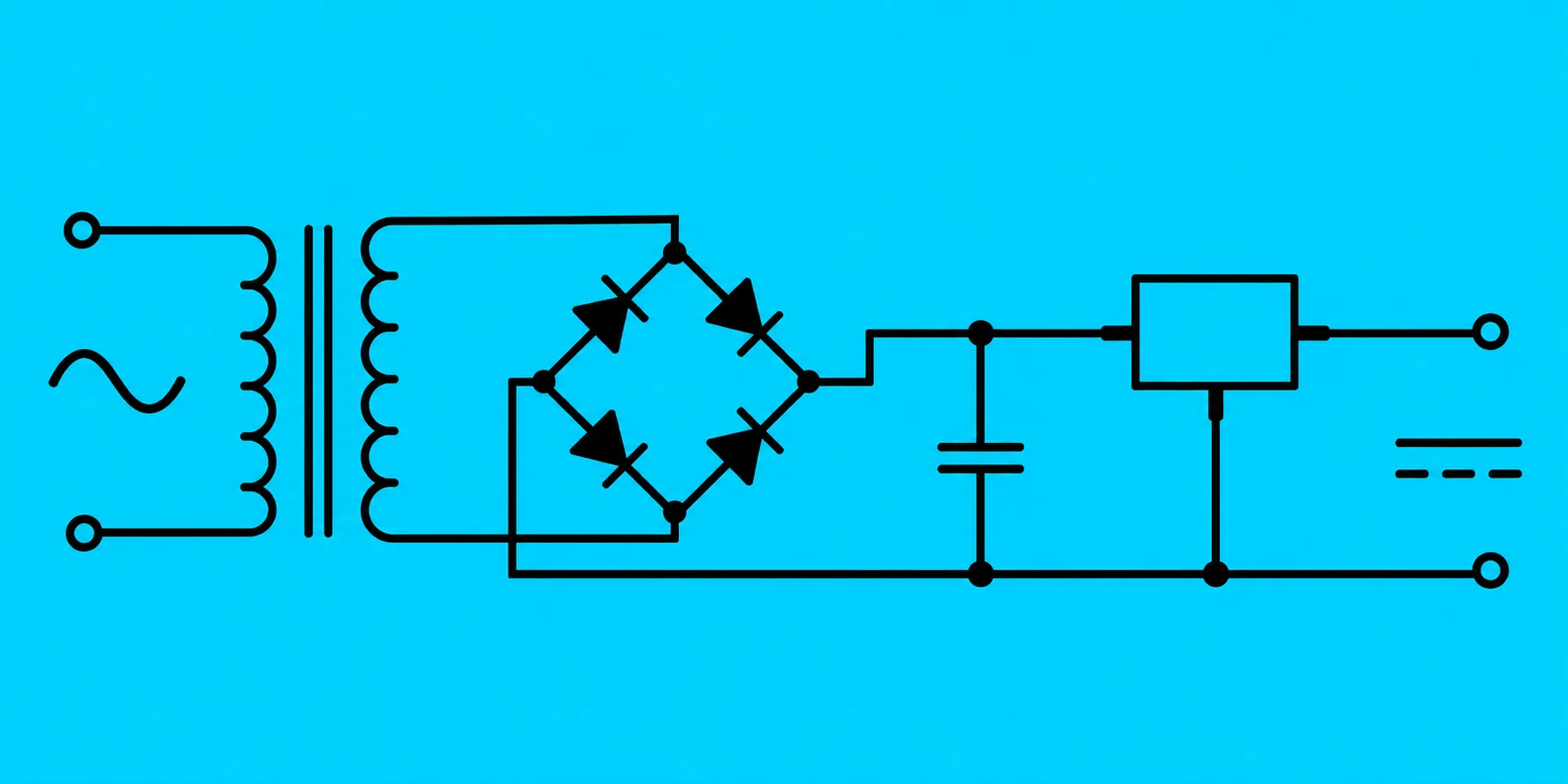

İş, transformatörle başlar: şebeke gerilimi, hedef DC seviyesine uygun bir AC değerine alçaltılır (gerekirse yükseltilir). Çevirinin kahramanı diyottur — akımı yalnızca tek yönde geçirir. Yarım dalga doğrultmaçta tek diyot, sinyalin negatif yarısını keser: basit ama savurgan, çıkışı boşluklu. Tam dalga (köprü) doğrultmaçta dört diyot köprü bağlanır ve negatif yarım dalga da ters çevrilip kullanılır — aynı trafodan iki kat sık tepe, çok daha dolgun bir DC. Modern güç kaynaklarının standardı köprüdür; dört ayrı diyot yerine tek paket köprü elemanı da yaygındır.

Filtre: Dalgayı Düzlemek

Doğrultucu çıkışı DC'dir ama düz değildir — tepeler ve çukurlarla dalgalanır (ripple). Filtrenin işi bu dalgayı yatıştırmaktır: kondansatörlü filtre, tepe anında enerji depolar ve çukurda yükü kendisi besler — en yaygın çözüm; kapasite büyüdükçe dalga küçülür. Bobinli filtre akımdaki ani değişimlere direnerek sönümler — yüksek akımlı devrelerin tercihi. En titiz sonuç pi tipi filtreden çıkar: kondansatör-bobin-kondansatör dizilimi, adını şemadaki görünüşünden alır ve dalgalanmayı en dibe çeker. Ölçüsü de bellidir: osiloskopta kalan dalga milivoltlarla ölçülüyorsa filtre işini yapmıştır.

Regüle: Gerilimi Sabitlemek

Filtrelenmiş gerilim düzgündür ama sadık değildir: şebeke oynadıkça ve yük değiştikçe kayar. Sabitlemenin merdiveni üç basamaktır. Zener diyot — en yalın regülatör: ters yönde kendi zener gerilimine ulaşınca iletime geçer ve uçlarındaki gerilimi o değerde tutar; seri dirençle birlikte düşük akımlı referans noktalarının çözümüdür. Seri regüle devresi — zenerin kararlılığını bir transistörün akım kapasitesiyle evlendirir: transistör, yükün akımını taşırken zener referansına bakarak gerilimi tutar. Entegre regülatörler — modern standart: üç bacaklı sabit tipler (pozitif ve negatif aileler) ile potansiyometreyle istenen değere kurulan ayarlanabilir tipler; içlerinde akım sınırlama ve ısıl koruma hazırdır — kısa devrede yanmak yerine kendini kapatır. Laboratuvar tipi ayarlı güç kaynağının kalbinde bu ayarlanabilir entegre oturur.

Gerilim Çoklayıcılar: Trafosuz Yükseltme

Hattın ilginç akrabası, gerilimi katlayan devrelerdir: diyot ve kondansatörler öyle bir düzende bağlanır ki her yarım dalga, bir kondansatörü şarj eder ve şarjlar seri toplanır. İkileyici girişin yaklaşık iki katını, üçleyici üç, dörtleyici dört katını verir. Bedava değildir — katlanan gerilimin karşılığında akım kapasitesi düşer; bu yüzden kullanım alanı düşük akımlı yüksek gerilim ihtiyaçlarıdır. Montajda tek kural pazarlıksızdır: kondansatörlerin gerilim dayanımı, katlanmış seviyelere göre seçilir.

Bu dört devre ailesi, elektronikçinin ekmek teknesi olan güç kaynağının yapı taşlarıdır — arıza aramada da ilk bakılan hat budur: besleme sağlam mı? Eleman bilgisini temelden kurmak için analog devre elemanları eğitimi doğru zemin; öğrendiklerinizi baştan sona bir kaynak projesine dönüştürmek için güç kaynağı yapımı eğitimi doğal devamdır.
