BAZ İSTASYONU MONTAJI EĞİTİMİ
Telefonunuzun çubuklarının arkasında, çoğu insanın hiç görmediği bir saha işçiliği vardır: kuleye tırmanıp anteni doğru azimutla sabitleyen, feeder kablosunu kelepçeleyen, konteynerin içindeki rack'e cihaz dizen ve her bağlantıyı forma işleyen ekipler. Baz istasyonu montajı, elektrik, RF ve mekanik işçiliğin aynı sahada buluştuğu ender işlerdendir. Bu içerik, montajı sahadaki gerçek sırasıyla — sistem odasından anten tepesine — altı adımda ele alır.
1. Yerleşim Planı: Montaj Kâğıtta Başlar
Ekip sahaya çıkmadan önce sistem odasının yerleşim planı hazırdır: hangi rack nereye, kablo tavaları hangi güzergâhtan, klima ve enerji panosu hangi duvara. Plan keyfî değildir — cihazların soğutma hava akışı, kablo mesafelerinin sinyal bütçesi ve bakım erişim boşlukları planda çözülür. Sahada plansız yapılan her yerleşim, ileride ya kablo uzatmasına ya cihaz taşımaya dönüşür.
2. Servis Rack: İstasyonun Omurgası
Rack montajı dört iş kaleminden oluşur: kabinetin zemine/duvara terazisinde sabitlenmesi, kablaj (güç ve sinyal kablolarının etiketli ve demetlenmiş çekimi), akü bağlantısı ve alarm bağlantıları. Akü grubu istasyonun sigortasıdır: doğrultucu şebeke AC'sini 48 V DC'ye çevirip hem cihazları besler hem aküleri şarjda tutar; kesintide istasyon aküden yaşar. Alarm hattı ise istasyonun sesi: kapı açıldı, sıcaklık yükseldi, şebeke gitti, akü zayıf — hepsi uzaktaki izleme merkezine bu bağlantılarla ulaşır.
3. AC Enerji Montajı
Enerji tarafında iki pano vardır: AC sayaç panosu (şebekeden gelen beslemenin ölçüldüğü nokta) ve AC dağıtım panosu (doğrultucu, klima, aydınlatma ve priz hatlarının sigortalarla dağıtıldığı pano). Bağlantılarda faz sırası, kesit seçimi ve topraklama sürekliliği kontrol edilir — istasyonun bütün elektroniği bu iki panonun arkasında yaşar.
4. RF Anten ve Feeder Kablosu

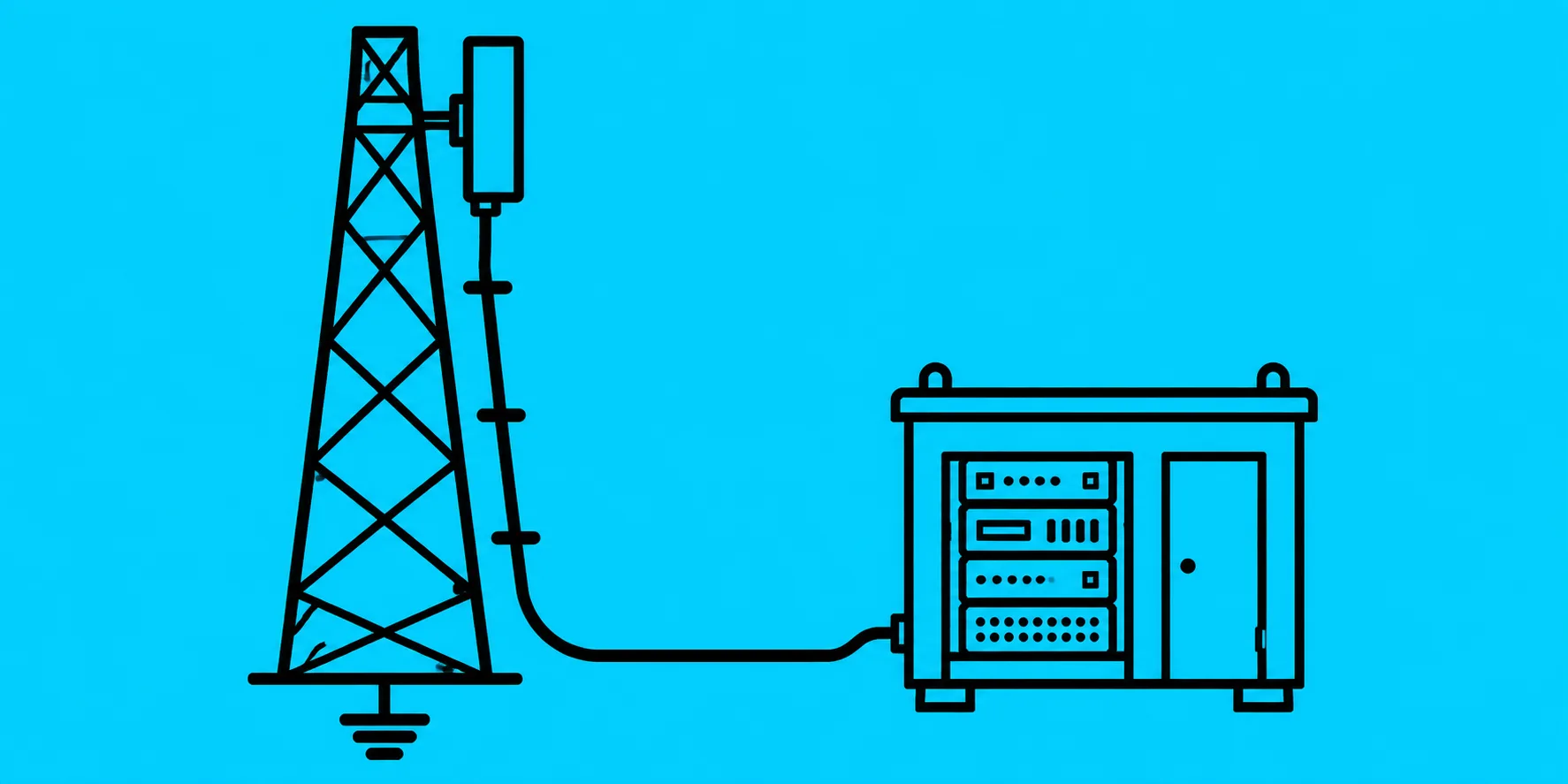

İşin en görünür ve en riskli bölümü budur. Panel antenler duvara, konteyner üstüne ya da kuleye monte edilir; yön (azimut) ve eğim (tilt), kapsama planının verdiği değerlere ayarlanır. Feeder (koaksiyel RF) kablosunun kendi kuralları vardır:
- Bükülme yarıçapı: Üreticinin verdiği minimum yarıçapın altında kıvrılan kablo, iç iletken geometrisini bozar — yansıma (VSWR) yükselir, sinyal kaybı kalıcıdır.
- Kelepçeleme: Kablo kule boyunca düzenli aralıklarla sabitlenir; rüzgârda sallanan kablo konektörünü yorup koparır.
- Topraklama: Feeder zırhı, kule tepesinde, kule dibinde ve bina girişinde RF topraklama barasına bağlanır — yıldırımın enerjisi cihaza değil toprağa gitsin diye.
- İzolasyon: Konektör noktaları su geçirmez bant ve mastikle sarılır; feeder arızalarının klasik sebebi konektöre sızan sudur.
5. BSS Sistem Montajı
Kablolar hazırsa sıra sistemin beynindedir. BTSE (baz istasyonu telsiz birimi) abonelerle radyo bağlantısını kurar; BSC birden çok istasyonu yönetip çağrı aktarımını (handover) koordine eder; TRAU ses verisini sıkıştırıp hız uyarlaması yapar. Montaj işlemi kabinetlerin sabitlenmesi, modüllerin takılması, DC besleme ve iletim (transmisyon) bağlantılarının yapılmasını kapsar — her kablo etiketli, her modül yerleşim planındaki slotunda.
6. Kontrol Formu: İşin İmzası
Montaj, kontrol formu doldurulmadan bitmiş sayılmaz: bağlantı sıkılıkları, topraklama direnci ölçümleri, anten azimut/tilt değerleri, VSWR test sonuçları ve kablo etiketleri tek tek işaretlenir. Bu form hem devreye alma ekibinin başlangıç referansı hem de yıllar sonra arıza arayan teknikerin ilk bakacağı belgedir. Sahada işin yarısı elektrik işçiliğidir — pano ve kablaj temelini elektrik eğitimi kurar; anten ve sinyal tarafının teorisi için analog ve sayısal haberleşme eğitimi doğal tamamlayıcıdır.
Sıkça Sorulan Sorular
Baz istasyonu hangi temel birimlerden oluşur?
Bir baz istasyonu kabaca RF antenler, anten kablolarını taşıyan feeder hattı, sinyali işleyen radyo birimleri (BTS/BTSE), şebeke kontrolünü sağlayan denetleyici (BSC), enerji sistemi (AC dağıtım, doğrultucu ve akü grubu) ve bunların yerleştiği rack kabinetlerinden oluşur.
BSC ve BTS arasındaki fark nedir?
BTS (baz istasyonu vericisi) abonelerle radyo bağlantısını kuran, antenleri ve telsiz birimlerini barındıran sahadaki birimdir. BSC (baz istasyon denetleyicisi) ise birden çok BTSyi yöneten, çağrı aktarımını (handover) ve frekans atamasını koordine eden üst birimdir. Aralarındaki ses verisini TRAU birimi sıkıştırıp uyarlar.
RF anten montajında topraklama neden kritiktir?
Anten ve feeder kabloları yüksek noktada olduğundan yıldırım ve statik elektrik riski taşır. RF topraklama barası, kablo zırhını ve cihazları toprağa bağlayarak yüksek gerilimi güvenle deşarj eder, ekipmanı ve personeli korur. Topraklama bağlantısı düşük dirençli ve sürekli olmalıdır.
Baz istasyonunda akü grubu ne işe yarar?
Şebeke elektriği kesildiğinde istasyonun kapanmaması için doğrultucu (rectifier) şebekeyi DC gerilime çevirip aküleri şarjda tutar. Elektrik kesintisinde akü grubu yedek besleme sağlar, böylece haberleşme bir süre kesintisiz sürer. Genelde 48 V DC sistem kullanılır ve akü kapasitesi gerekli yedekleme süresine göre seçilir.
Feeder (RF) kablosu çekilirken nelere dikkat edilir?
Koaksiyel feeder kablosu, üreticinin belirttiği minimum bükülme yarıçapının altında kıvrılmamalıdır; aşırı büküm sinyal kaybına (kötü VSWR) yol açar. Kablo kuleye düzenli aralıklarla kelepçelerle sabitlenir, anten ve cihaz bağlantı noktaları su geçirmez bantla izole edilir.
Montaj kontrol formu neden tutulur?
Kontrol formu, montajın eksiksiz ve standartlara uygun yapıldığını belgeler. Bağlantı sıkılıkları, topraklama dirençleri, kablo etiketleri, anten yönü ve eğimi (tilt), VSWR ölçümleri kayda geçer. Bu kayıt hem devreye almada hem ileride arıza tespitinde referans sağlar ve sorumluluğu netleştirir.
