TOPRAKLAMA VE PARATONER TESİSİ EĞİTİMİ

Topraklama, elektrik tesisatının en görünmez ve en hayati katmanıdır: yıllarca hiçbir şey yapmaz — ta ki bir cihazın gövdesine kaçak gelene ya da gökyüzünden yıldırım inene kadar. O anda devreye giren şey, temelin betonuna gömülü bir şerit ve toprağa çakılı bir elektrottur. Topraklama ve paratoner tesisi, işte o "bir an" için kurulan sigortadır ve bu içerik onu dört adımda ele alır: topraklama kavramları, bina içi uygulama, ölçüm ve paratoner.

1. Topraklama: Türler ve Kavramlar

Topraklama tek bir şey değildir; amaca göre dört türe ayrılır: koruma topraklaması (cihaz gövdesini toprağa bağlar — kaçakta insanı korur), işletme topraklaması (şebekenin nötr noktası gibi işletme gereği topraklanan noktalar), yıldırım topraklaması (paratonerin toprağa inen ayağı) ve fonksiyon topraklaması (elektronik sistemlerin gürültüsüz referansı). Direnç kavramları da katmanlıdır: toprağın kendisinin özgül direnci, elektrodun çevresine yayılma direnci ve hepsinin toplamı olan topraklama direnci — yıldırım gibi ani darbelerde ise darbe topraklama direnci konuşulur.

Şebeke tarafında iki sistem yerleşiktir: TN (tüketici toprağı şebekenin topraklanmış nötrüne bağlı) ve TT (tüketici kendi bağımsız elektrodunu kullanır — kaçak akım rölesiyle birlikte çalışır). En kalıcı uygulama ise temel topraklamasıdır: galvanizli şerit, temel betonu dökülmeden önce temel demirine bağlanıp betona gömülür. Zamanlaması affetmez — beton döküldükten sonra bu fırsat bir daha gelmez; temel topraklaması unutulan bina, ömür boyu kazıklı çözümlerle idare eder.

2. Bina İçi Topraklama

Temelden çıkan topraklama hattı bina içinde dağıtılır: sarı-yeşil yalıtımlı topraklama iletkenleri uygun kesitle çekilir, bağlantılar potansiyel dengeleme barasında buluşur — su ve gaz boruları dahil binadaki iletken kütlelerin aynı potansiyele bağlanması, dokunma gerilimini kökten çözer. Elektrot gerekiyorsa (TT sistem, ek topraklama) galvanizli kazık toprağa çakılır; gömme derinliği ve nemli zemin tercihi, direncin düşük kalmasının koşuludur. Panoların topraklanması ayrı bir başlıktır: kapak dahil bütün metal aksam, örgülü iletkenle şaseye bağlanır — menteşe, topraklama iletkeni sayılmaz.

3. Ölçüm: Rakamla İspat

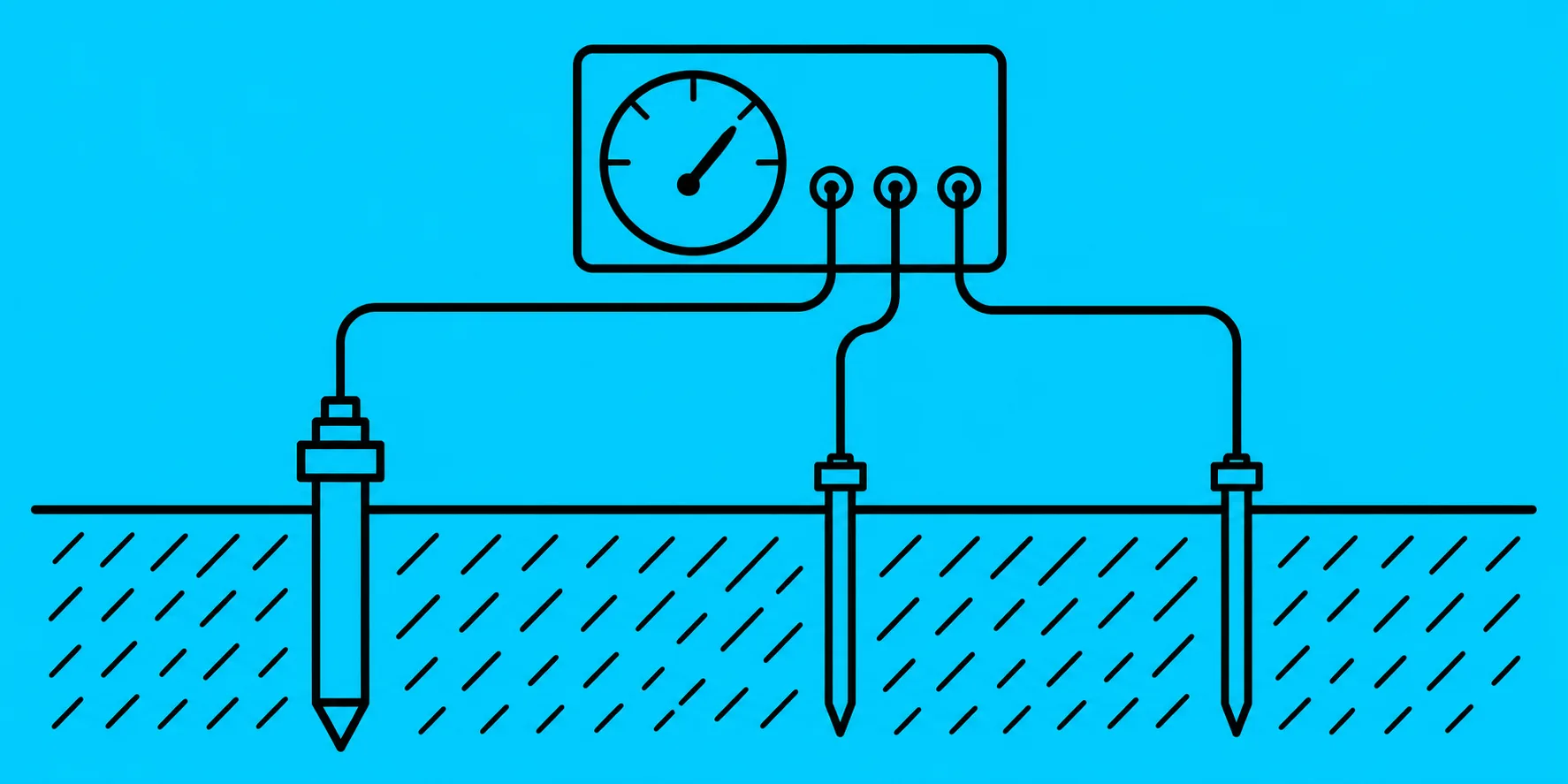

Topraklama, ölçülmeden teslim edilmez. Topraklama direnci üç kazıklı yöntemle ölçülür: ana elektrot ile iki yardımcı kazık belirli aralıklarla dizilir, topraklama megeri aralarından akım geçirip direnci hesaplar; ölçüm enerji kesilerek yapılır. Yalıtkanlık direnci ise megerin klasik işidir: iletkenlerle toprak arasına yüksek DC gerilim uygulanır, megaohm cinsinden okunan değer standart alt sınırla karşılaştırılır. İki ölçümün de çıktısı rapora işlenir — yönetmelik, topraklama ölçümlerinin periyodik olarak tekrarlanmasını da ister; topraklama yapılıp unutulan değil, izlenen bir tesistir.

4. Paratoner: Yıldırıma Kontrollü Yol

Paratoner yıldırımı engellemez; onu karşılar ve binaya zarar vermeden toprağa taşır. Sistem üç parçadır: çatının en üst noktasındaki yakalama ucu, cephe boyunca inen indirme iletkeni ve dibi karşılayan topraklama elektrodu. Klasik (Franklin) çubuk ve kafes sistemleri ile aktif paratoner türleri, korunacak alanın büyüklüğüne göre seçilir. Montajda iki kural öne çıkar: indirme iletkeni mümkün olan en kısa ve en düz yoldan iner (keskin dönüş, yıldırım akımının atlama noktasıdır) ve paratoner topraklaması test klemensiyle ölçülebilir bırakılır. Yüksek yapılar, minareler, sanayi bacaları ve akaryakıt tesisleri paratonerin zorunlu adresleridir.

Topraklama ve paratoner işçiliği, tesisatçılığın hukuken en bağlayıcı alanıdır — Elektrik Tesislerinde Topraklamalar Yönetmeliği direnç sınırlarını ve ölçüm periyotlarını bağlar. Uygulama pratiği elektrik tesisatçılığı eğitiminde kurulur; tesisin proje tarafı için elektrik proje çizimi eğitimi tamamlayıcı adımdır.
