SIVI KRİSTAL GÖSTERGE VE LCD TV

1888'de Avusturyalı bir botanikçi, havuçtan elde ettiği bir maddenin tuhaf davrandığını fark etti: belirli sıcaklıkta ne tam katıydı ne tam sıvı — akıyordu ama molekülleri kristal gibi diziliydi. Bu "sıvı kristal" merakı seksen yıl laboratuvarda uyudu; 1968'de ilk göstergeye, oradan hesap makinelerine, saatlere ve sonunda duvarlarımızdaki dev ekranlara dönüştü. Bugün LCD (Liquid Crystal Display — sıvı kristal gösterge) hâlâ ekran dünyasının en yaygın teknolojisidir ve servis masasına en çok gelen cihaz ailesinin kalbidir.

Ne Katı Ne Sıvı: Işığı Büken Molekül

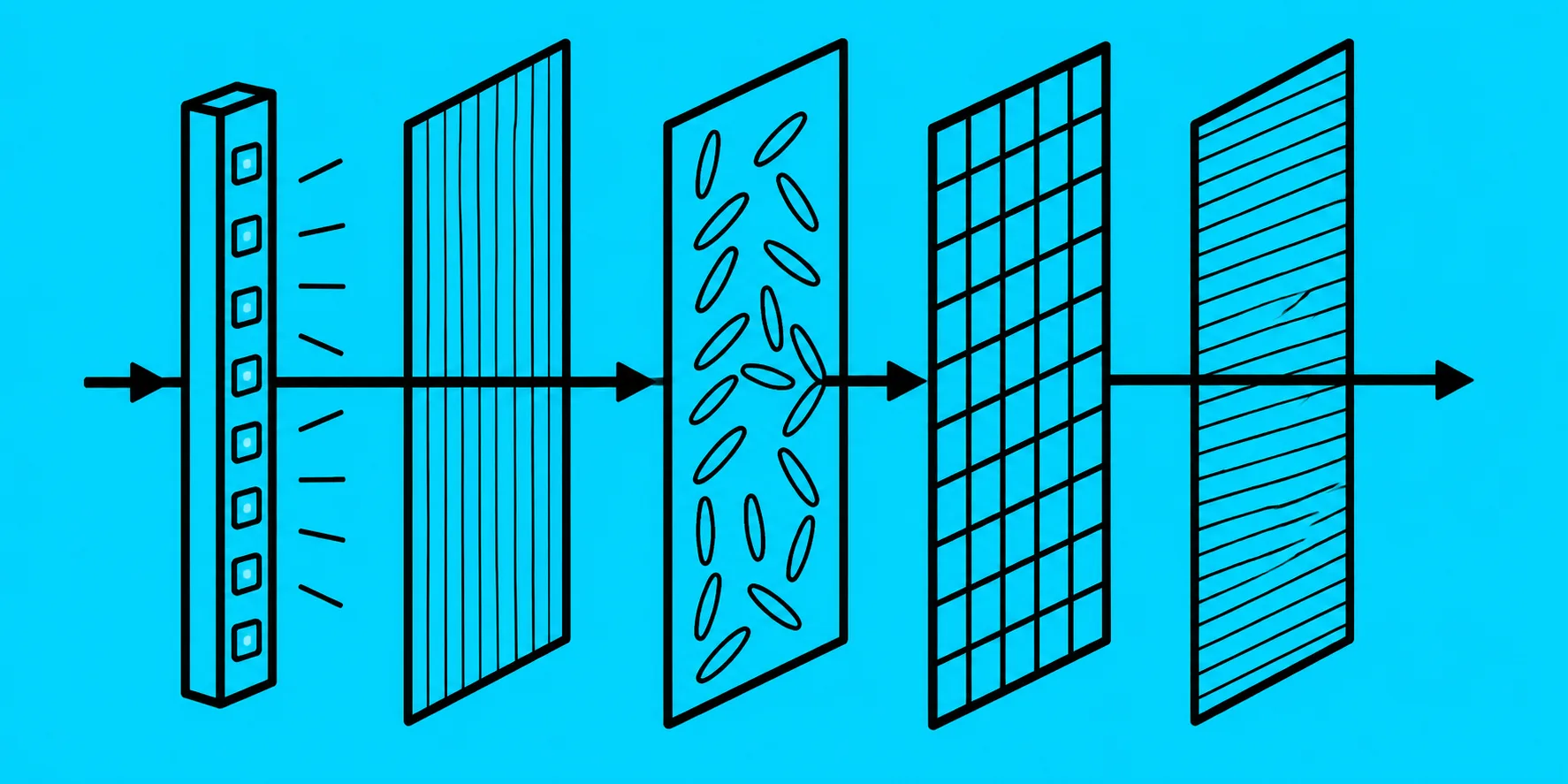

Sıvı kristalin hüneri, çubuk biçimli moleküllerinin elektrik alanıyla yön değiştirmesidir. Gerilim yokken moleküller, iki yüzey arasında burgu gibi dizilir ve üzerlerinden geçen ışığın titreşim yönünü döndürür; gerilim uygulanınca burgu bozulur, moleküller dikleşir ve ışık döndürülmeden geçer. Tek başına bu, görünür bir şey üretmez — sihir, kristalin iki polarizör arasına alınmasıyla başlar. Polarizör, yalnızca tek yönde titreşen ışığı geçiren filtredir; ikisi birbirine dik yerleştirilir. Işık ilk polarizörden geçer, kristal burgusu onu 90 derece döndürürse ikinci polarizörden de çıkar: piksel parlak. Gerilim uygulanıp burgu bozulursa ışık ikinci filtreye yanlış açıyla gelir ve emilir: piksel karanlık. LCD'nin tamamı — hesap makinesinin yedi çizgisinden televizyonun milyonlarca pikseline — bu açılıp kapanan ışık kapısının çoğaltılmasıdır.

Pikselden Renkli Görüntüye

Televizyon panelinde her piksel üçe bölünür: kırmızı, yeşil ve mavi renk filtresi taşıyan üç alt piksel. Her alt pikselin altında, kristal hücresine gerilim uygulayan mikroskobik bir transistör (TFT) oturur — panel aslında cam üzerine üretilmiş milyonlarca transistörlük dev bir devredir. Satır ve sütun sürücüleri bu transistörleri saniyede onlarca kez tarar; her hücreye görüntünün o noktadaki parlaklığına karşılık gelen gerilim yazılır. Alt piksel gerilimle kısılıp açıldıkça üç rengin karışımı istenen tonu üretir. Servisteki karşılığı şudur: panelde dikey tek çizgi, çoğu zaman o sütunun sürücü bağlantısında (panele yapışık şerit kablolarda) temas sorunudur; ölü piksel ise tek transistörün ölümüdür ve pratikte onarılmaz.

Arka Aydınlatma: Panel Işık Üretmez

LCD'nin en çok unutulan gerçeği budur: sıvı kristal ışık üretmez, yalnızca geçirir ya da keser. Işık, panelin arkasındaki aydınlatma katından gelir. Eski nesil LCD televizyonlarda bu iş, ince floresan lambalara (CCFL) ve onları süren yüksek gerilimli invertör katına aitti; modern panellerde LED çubuklar ve LED sürücü devresi kullanılır. Bu ayrım servis teşhisinin ilk sorusudur: ekran kapkara ama ses geliyorsa panele fener tutulur — görüntünün silueti seçiliyorsa panel ve ana kart çalışıyor, arıza aydınlatma katındadır. LED'li panellerde seri bağlı çubuklardan tek LED'in kısa ya da açık devre olması bütün ekranı söndürebilir; LED arızalarının ayrıntılı teşhisini LED TV yazısında işlemiştik.

Servis Masasında: Belirtiden Bloğa

• Hiç açılmıyor, bekleme ışığı yok: Besleme kartı — sigorta, doğrultucu ve şişmiş elektrolitik kondansatörler gözle ve ölçümle kontrol edilir.
• Bekleme ışığı var, açılmıyor: Ana kart (main board) beslemeleri ve açma sinyali izlenir; kart üzerindeki regülatörlerin çıkışları ölçülür.
• Ses var, görüntü kapkara: Fener testi — siluet varsa aydınlatma katı (LED çubuklar/sürücü), siluet yoksa T-CON kartı ve panel beslemesi şüphelidir.
• Görüntü var ama negatif, çift, ya da tuzlu: T-CON (zamanlama) kartı ve panele giden şerit kablolar; konnektör temizliği çoğu vakayı çözer.
• Dikey çizgiler: Panel sürücü şeritleri — kalıcı çizgi panel değişimi demektir; ekonomik ömür kararı burada verilir.

Bu sıralı yaklaşım, LCD TV'yi kara kutu olmaktan çıkarır: dört blok (besleme, ana kart, T-CON, panel + aydınlatma) ve her belirtinin işaret ettiği adres. Bloklar arası konnektörleri söküp takarken tek kural unutulmaz: panel şerit kabloları kilitli konnektörlere oturur ve kilit açılmadan çekilen şerit, ucuz bir arızayı pahalı bir panel hasarına çevirir.

Sıvı kristal gösterge, yüz otuz yıllık bir laboratuvar merakının ekran teknolojisine dönüşmüş halidir; çalışma ilkesini bilen teknisyen için LCD TV, dört bloklu okunaklı bir haritadır. Kart seviyesinde ölçüm ve onarım becerisini derinleştirmek isteyenler için elektronik kart tamiri eğitimi, bu haritayı pratiğe döken doğal adımdır.
