İŞLEMSEL YÜKSELTEÇLER

Bir sıcaklık sensörünün ürettiği sinyal çoğu zaman milivoltlar mertebesindedir — analog-sayısal çeviricinin okuyamayacağı, gürültünün içinde kaybolacak kadar cılız. Bu cılız sinyali işe yarar bir gerilime kim çevirir? Elektroniğin en çalışkan yapı taşı: işlemsel yükselteç (operational amplifier — kısaca opamp). Adındaki "işlemsel", tarihinden gelir: bu devreler ilk olarak analog bilgisayarlarda toplama, çıkarma ve integral gibi matematik işlemleri yapmak için kullanıldı. Bugün sensör devrelerinden ses katlarına, filtrelerden güç kaynaklarına kadar analog elektroniğin her köşesinde aynı üçgen sembol oturur.

İki Altın Kural

Opamp'ın iki girişi (eviren "-" ve evirmeyen "+"), tek çıkışı ve devasa bir iç kazancı vardır — yüz binler mertebesinde. Bu kazanç tek başına kullanışsızdır; sihir, çıkıştan girişe direnç üzerinden kurulan negatif geri beslemeyle başlar. Geri beslemeli her opamp devresi iki basit kuralla çözülür. Birinci kural: girişlere akım akmaz — giriş direnci o kadar yüksektir. İkinci kural: çıkış, iki giriş arasındaki farkı sıfırlamak için elinden geleni yapar; yani geri besleme çalışıyorsa iki giriş aynı gerilimde kabul edilir (buna sanal kısa devre denir). Bu iki cümle, kataloglardaki yüzlerce opamp devresinin ortak anahtarıdır — formül ezberi değil, kural uygulaması.

Eviren ve Evirmeyen Yükselteç

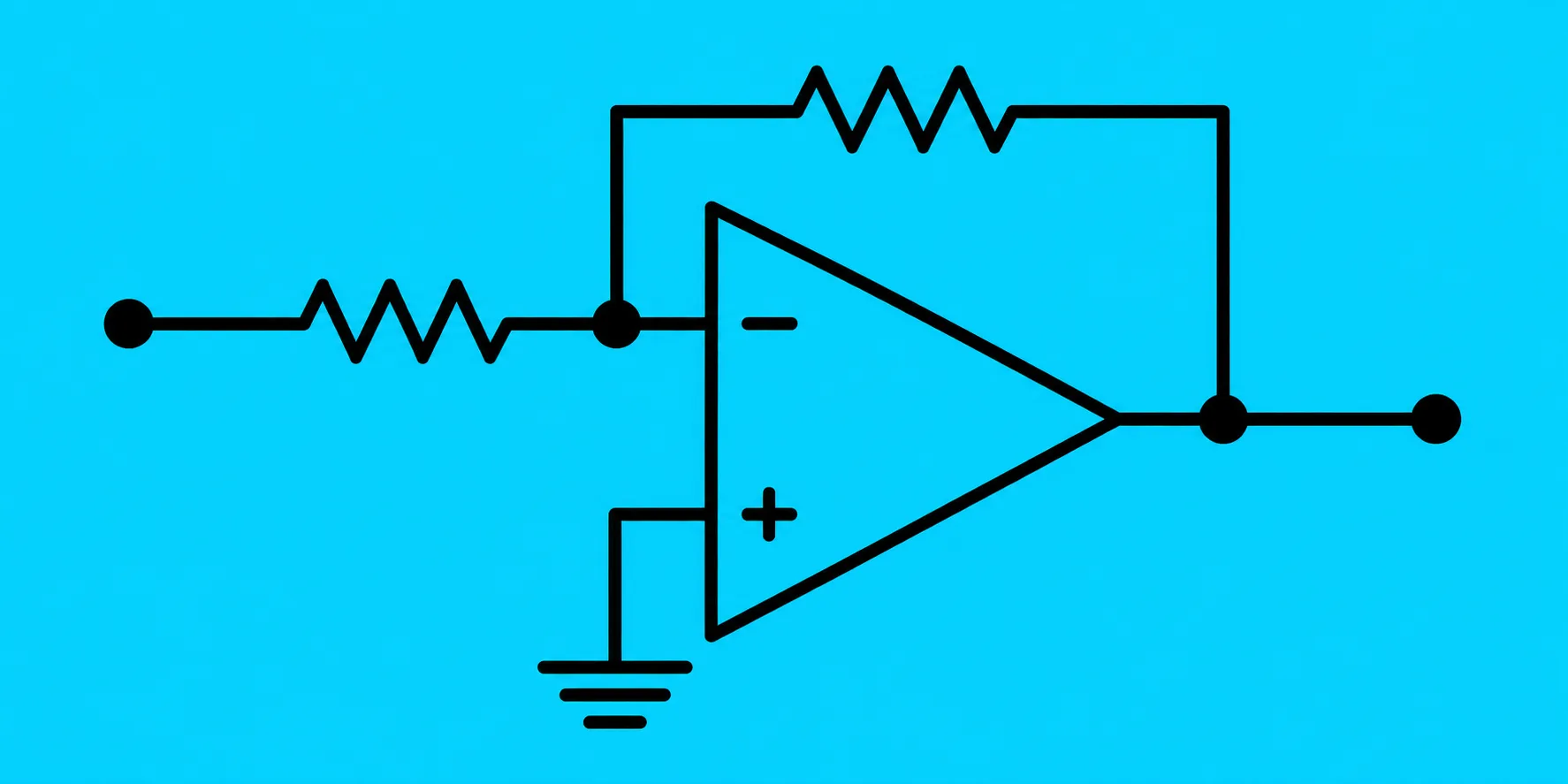

En temel iki devre, iki dirençle kurulur. Eviren yükselteçte sinyal, giriş direnci üzerinden eviren girişe verilir; kazanç, geri besleme direncinin giriş direncine oranıdır ve işaret ters döner: 10 kiloohm giriş, 100 kiloohm geri besleme — kazanç 10, çıkış ters. Evirmeyen yükselteçte sinyal "+" girişe girer; kazanç, oranın bir fazlasıdır ve işaret korunur: aynı dirençlerle kazanç 11. Hesap örneği, altın kuralların gücünü gösterir: sensörden gelen 50 milivoltu 5 volta çıkarmak için kazanç 100 gerekir — eviren devrede 1 kiloohm ve 100 kiloohm ikilisi işi bitirir. Direnç oranı kazancı belirlediği için opamp devresinin hassasiyeti, entegreden çok dirençlerin kalitesine yaslanır; hassas ölçüm devrelerinde yüzde birlik (hatta binde birlik) dirençler bu yüzden kullanılır.

İzleyici ve Karşılaştırıcı: İki Uç Kullanım

Kazancı 1 olan devre ne işe yarar? Çok işe. Gerilim izleyicide çıkış doğrudan eviren girişe bağlanır; devre yükseltmez ama dönüştürür: girişten neredeyse hiç akım çekmeden, çıkışta aynı gerilimi güçlü bir kaynaktan sunar. Yüksek dirençli bir sensörü, onu yükleyip bozacak bir devreye bağlamanın doğru yolu araya izleyici (tampon) koymaktır. Yelpazenin öbür ucunda karşılaştırıcı durur: geri besleme hiç yoktur, dev iç kazanç serbest bırakılır. Hangi giriş büyükse çıkış o yöne savrulur — sonuç, iki gerilimi kıyaslayan bir evet/hayır devresi. Termostat eşikleri, şarj kesme devreleri ve sinyal-kare dalga dönüştürücüler bu ilkeyle çalışır; titrek geçişleri önlemek için eşiğe küçük bir histerezis (pozitif geri besleme) eklemek, sahada standart inceliktir.

Gerçek Dünya: Besleme, Doyma, Ofset

İdeal kurallar kâğıtta sonsuzdur; gerçek opamp beslemesiyle sınırlıdır. Çıkış, besleme gerilimlerinin ötesine geçemez — kazanç hesabı 15 volt istese de 12 voltluk beslemeden en fazla (tipik olarak biraz altında) 12 volt çıkar; devre doymaya girer. Tek beslemeyle çalışan devrelerde sinyalin ortalaması, besleme ortasına kaydırılır — servis masasında "çıkış neden hep besleme ortasında duruyor?" sorusunun cevabı çoğu zaman budur: tasarım öyle istemiştir. Küçük ama önemli bir kusur da ofset gerilimidir: girişler tam eşitken bile çıkışın sıfırdan sapmasına yol açar; yüksek kazançlı DC devrelerinde bu sapma kazançla birlikte büyür ve hassas uygulamalarda düşük ofsetli opamp seçilir.

Servis Masasında Opamp

• Sanal kısa devre testi: Geri beslemeli çalışan devrede iki giriş arasında belirgin gerilim farkı ölçülüyorsa devre görevini yapmıyordur — opamp arızalı olabilir ya da geri besleme yolu (direnç, lehim) kopmuştur.
• Doyma kontrolü: Çıkış sürekli besleme sınırına yapışıksa önce girişlere bak: gerçekten büyük fark mı var (sorun kaynakta), yoksa girişler eşitken mi yapışık (opamp gitmiş)?
• Besleme ölçümü: Çift beslemeli devrede eksi besleme kaybolduğunda devre "yarı çalışır" tuhaf belirtiler verir; iki besleme de entegrenin ucunda ölçülür, kartın kenarında değil.
• Isınma: Elle fark edilen ısı, çıkışında kısa devre ya da içten hasar işaretidir; opamp normalde soğuk çalışır.

İşlemsel yükselteç, iki kuralla okunabilen ama yüzlerce devreye dönüşebilen bir yapı taşıdır — analog elektroniğin alfabesi sayılması bundandır. Direnç, kondansatör ve transistör temelini sağlamlaştırmak isteyenler için analog devre elemanları eğitimi doğru zemindir; opamp'ın içinde yaşadığı kılıfları ve entegre dünyasını ise tümleşik devreler yazısında anlatmıştık.
