DİREKLER EĞİTİMİ
Elektriğin santralden prizinize yolculuğu, çoğu yerde gökyüzünde geçer — ve o yolculuğu ayakta tutan şey, kilometrelerce aralıklarla dizilmiş direklerdir. Direk, basit bir kazık değildir: iletkenin ağırlığını, rüzgârın itişini, buzun yükünü ve hattın çekme kuvvetini onlarca yıl taşıyan bir mühendislik yapısıdır. Bu yazıda direk türlerini, dikim işini ve iletkenleri taşıyan travers-konsol donanımını ele alıyoruz.
Malzemesine Göre Üç Aile
- Beton direkler: Türkiye dağıtım şebekesinin standardı — dayanıklı, bakım istemez, yanmaz. Alçak ve orta gerilim hatlarının her yerinde görülür; ağırlığı, taşıma ve dikimde vinç gerektirir.
- Demir (çelik kafes) direkler: Yüksek ve çok yüksek gerilimin taşıyıcıları — cıvatalı kafes yapı, parça parça taşınıp sahada monte edilir; uzun açıklıkları ve ağır iletken demetlerini bunlar taşır. Galvaniz kaplama, ömrünün sigortasıdır.
- Ağaç direkler: Hafif ve ekonomik — emprenye edilmiş (koruyucu emdirilmiş) çam gövdeleri; kırsal alçak gerilim hatlarında hâlâ görev başındadır.
Görevine Göre Direkler: Hattın Rol Dağılımı
Aynı hat üzerindeki direkler eşit yük taşımaz — konum, görevi belirler: taşıyıcı direkler hattın düz bölümlerinde yalnızca ağırlık ve rüzgâr yükünü taşır (en hafif ve en kalabalık sınıf); durdurucu (gergi) direkler iletkenlerin boyuna çekme kuvvetini karşılar — hat koparsa zinciri durduran güvenlik noktalarıdır; köşe direkleri (taşıyıcı ya da durdurucu) hattın yön değiştirdiği noktalarda iki yönün bileşke kuvvetini alır; son direk hattın bittiği yerde tüm çekmeyi tek başına taşır; branşman direği ana hattan kol ayrılan, dağıtım direği abonelere dağılımın yapıldığı, geçit direği ise yol-nehir-demiryolu geçişlerinde yükseltilmiş açıklığı sağlayan direktir. Gerilim seviyesi (AG'den çok yüksek gerilime) yükseldikçe direk boyu, izolatör zinciri ve iletkenler arası açıklık birlikte büyür.
Dikim: Temelden Lenteye
Direk dikimi, hattın en kalıcı kararıdır — yanlış temel, yıllar sonra eğilen direk demektir. Sıra bellidir: önce zemin incelenir (gevşek ya da su tutan zemin, daha geniş ve derin temel ister), temel hesabı direğin devrilme momentine göre yapılır, kalıp kurulur ve beton harcı dökülür. Direkler arası açıklık; gerilim seviyesine, iletken kesitine ve arazi şartlarına göre proje ile belirlenir. Dikim günü vinçle yapılır; direğin düşeyliği iki yönden kontrol edilir ve temel prizini almadan hat çekilmez. İki tamamlayıcı ihmal edilmez: direğin temel içinde kalan kısmının korozyona karşı korunması ve gergi kuvveti alan direklerde lente (çelik halatlı payanda) bağlantısı. Son adım hep aynıdır: direk topraklaması — Elektrik Kuvvetli Akım Tesisleri ve Topraklamalar Yönetmeliklerinin şartı; topraksız direk, yıldırım ve kaçak durumunda dokunana tuzaktır.
Travers ve Konsol: İletkenin Kolları

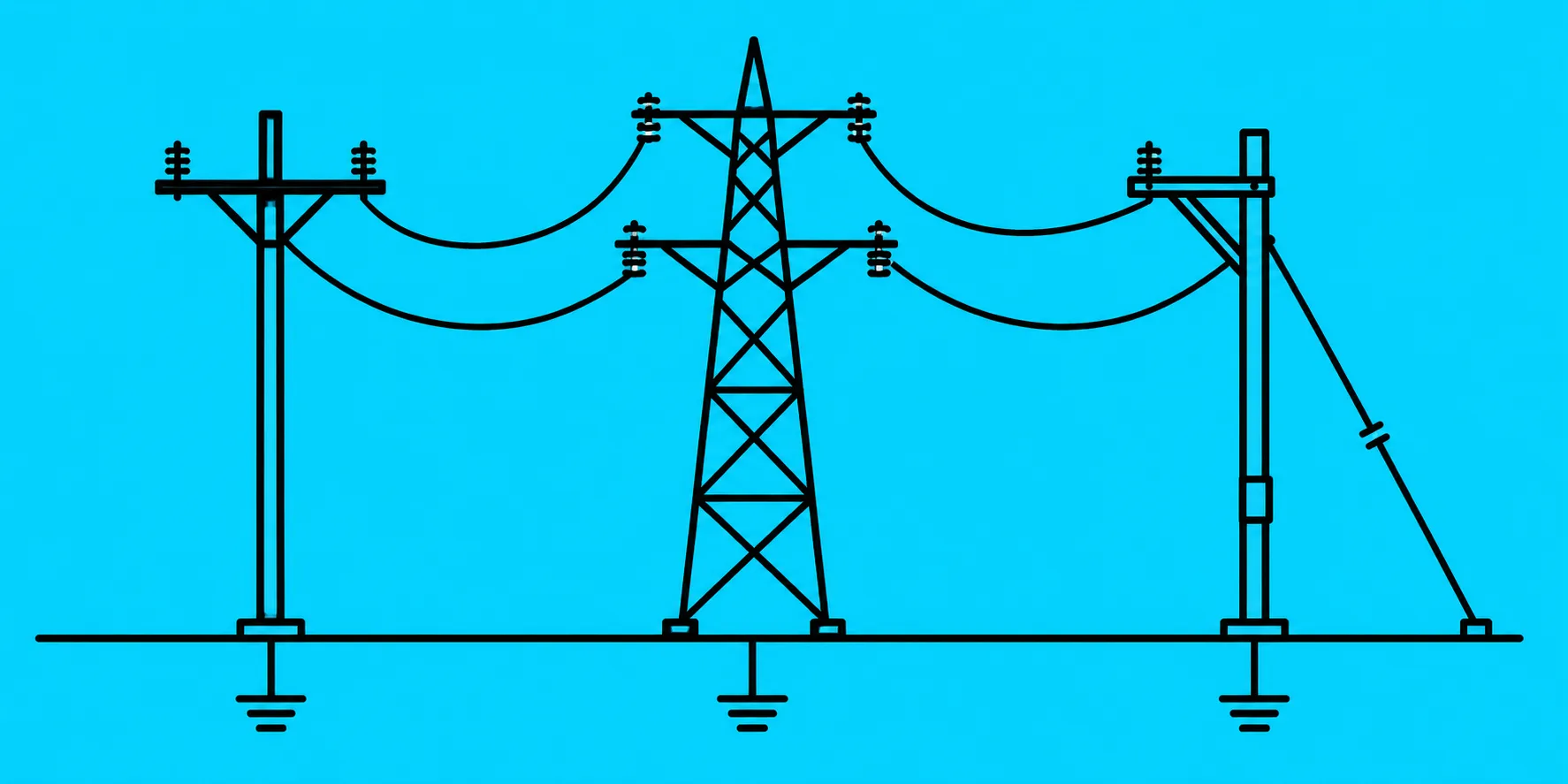

İletkenler direğe doğrudan değil, kollar üzerinden bağlanır. Travers, direğe yatay monte edilen ve izolatörler aracılığıyla iletkenleri taşıyan çelik koldur — faz sayısına ve gerilim seviyesine göre tipi ve uzunluğu seçilir; görevleri iletkenleri hem birbirinden hem direkten güvenli uzaklıkta tutmaktır. Konsol ise tek yöne uzanan taşıyıcı koldur — bina cephesi geçişleri ve dar güzergâhların çözümü. İkisinin montajında da aynı üç kural geçerlidir: bağlantı gereçleri (bulon, kelepçe) galvanizli seçilir, tork ile sıkılır ve travers-konsol topraklaması direğin topraklamasına bağlanır — izolatör delinirse kaçağın gideceği güvenli yol budur.
Sahanın Meslek Yüzü
Direk işleri; dağıtım şirketlerinin, enerji taahhüt firmalarının ve hat bakım ekiplerinin sürekli iş kalemidir — Türkiye'de şebeke yenileme ve yeni bağlantı işleri hiç bitmez. Bu alanda çalışmanın temeli, hat ve tesisat bilgisidir: elektrik tesisatçılığı eğitimi saha pratiğini kurar; direklerin taşıdığı hatların koruma tarafı için elektrik eğitimi akım-gerilim temelini tamamlar.
Sıkça Sorulan Sorular
Enerji nakil direklerinin görevi nedir?
Direkler, enerji iletim ve dağıtım hatlarındaki iletkenleri belirli bir yükseklikte ve birbirinden güvenli mesafede taşır. İletkenlerin yere ve birbirine temasını önler, izolatörler aracılığıyla yalıtımı sağlar. Ayrıca rüzgar, buz ve iletken ağırlığından doğan mekanik kuvvetlere karşı hattı ayakta tutar.
Beton, demir ve ağaç direkler nerede tercih edilir?
Beton direkler dayanıklı ve bakım gerektirmez, alçak ve orta gerilim dağıtımında yaygındır. Demir (çelik kafes) direkler yüksek ve çok yüksek gerilim hatlarında, uzun açıklık ve ağır yüklerde kullanılır. Ağaç direkler ise hafif ve ekonomik olup daha çok kırsal alçak gerilim hatlarında görülür.
Taşıyıcı direk ile durdurucu direk arasındaki fark nedir?
Taşıyıcı direk, hattın düz bölümlerinde yalnızca iletken ağırlığını ve rüzgar yükünü taşır. Durdurucu (nihayet/gergi) direk ise iletkenlerin çekme kuvvetini karşılar; hat sonlarında, köşe noktalarında ve uzun açıklıkların bölündüğü yerlerde kullanılır. Durdurucu direkler daha güçlü temel ve donanım gerektirir.
Direk temeli neye göre hesaplanır?
Temel boyutu; direğin türü, taşıyacağı yük, zemin cinsi ve direkler arası açıklığa göre hesaplanır. Gevşek veya su tutan zeminlerde daha geniş ve derin temel gerekir. Temel harcı ve kalıbı, direğin devrilme momentine karşı koyacak şekilde boyutlandırılır; yanlış temel direk eğilmesine yol açar.
Travers ne işe yarar?
Travers, direğe yatay olarak monte edilen ve iletkenleri izolatörler aracılığıyla taşıyan demir koldur. İletkenlerin birbirinden ve direkten güvenli mesafede tutulmasını sağlar. Hattın faz sayısı ve gerilim seviyesine göre travers türü ve uzunluğu seçilir, ardından topraklaması yapılır.
Direkler gerilim seviyesine göre nasıl sınıflandırılır?
Direkler taşıdıkları hattın gerilimine göre alçak gerilim, orta gerilim, yüksek gerilim ve çok yüksek gerilim direkleri olarak ayrılır. Gerilim arttıkça izolatör boyu, iletkenler arası açıklık ve direk yüksekliği artar. Çok yüksek gerilimde genellikle çelik kafes direkler ve daha uzun izolatör zincirleri kullanılır.
