BİLEŞİK MANTIK DEVRELERİ

Sayısal elektronikte bütün devreler iki kampa ayrılır: çıkışı yalnızca o anki girişlerin belirlediği bileşik (kombinasyonel) devreler ve geçmişi hatırlayan ardışık devreler. Bileşik devrenin hafızası yoktur — girişe ne verirsen, kapı gecikmesi kadar kısa bir süre sonra cevabını alırsın. Bu yalınlık onu sayısal tasarımın giriş kapısı yapar: doğruluk tablosunu yazabilen herkes, bir bileşik devreyi uçtan uca tasarlayabilir.

Bu yazıda önce o tasarım yolunu bir örnekle yürüyor, sonra sahada en çok karşılaşılan dört hazır bileşik bloğu — kod çözücü, kodlayıcı, veri seçici ve karşılaştırıcı — tanıyoruz.

Tasarım Yolu: Tablodan Kapıya Beş Adım

1. Problemi cümleyle yaz: "Üç kişilik jüriden en az ikisi evet derse lamba yansın." Belirsiz cümleden doğru devre çıkmaz.
2. Doğruluk tablosunu kur: Üç giriş (A, B, C) için sekiz satır; çıkışın 1 olduğu satırları işaretle — bu örnekte AB, AC, BC ve ABC kombinasyonları.
3. İfadeyi çıkar ve sadeleştir: Tablodan yazılan uzun ifade, Boole kuralları ya da Karnaugh haritasıyla küçülür. Jüri devresi üç terime iner: AB + AC + BC.

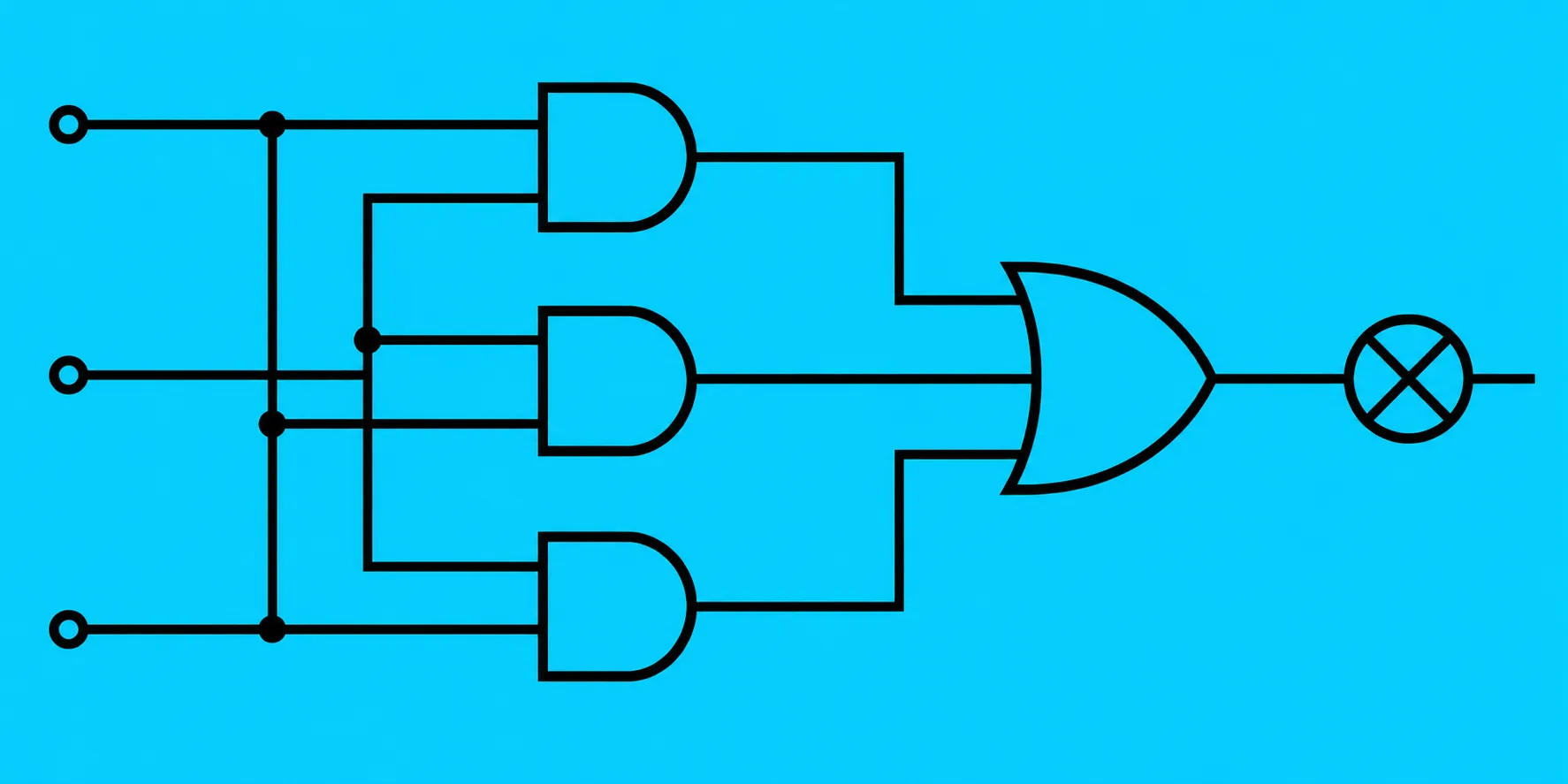

4. Kapılarla çiz: Üç adet 2 girişli VE kapısı, çıkışları tek VEYA kapısında toplanır. Sadeleştirmenin getirisi burada görülür — ham ifade dört kapı yerine yedi kapı isterdi.
5. Kur ve doğrula: Devre deney bordunda ya da simülatörde kurulur, tablonun sekiz satırı tek tek denenir. Tablo ile devre birebir tutmuyorsa hata kodda değil, ya çizimde ya bağlantıdadır.

Kod Çözücü ve Kodlayıcı: Sayının Kılık Değiştirmesi

Kod çözücü (decoder), ikili sayıyı "hangi çıkış aktif olsun" bilgisine çevirir: 3 girişli çözücünün 8 çıkışı vardır, girişteki sayı kaçsa o çıkış aktif olur. En tanıdık örneği her gün görürsünüz — asansör katını, fırın saatini, market terazisini gösteren 7 parçalı gösterge, ikili sayıyı rakam desenine çeviren bir kod çözücüyle sürülür. Kodlayıcı (encoder) ters yönde çalışır: 8 tuşlu bir panelde hangi tuşa basıldığını 3 bitlik sayıya çevirir. Öncelikli kodlayıcı, iki tuşa aynı anda basılırsa numarası büyük olanı geçerli sayar — klavye ve kesme denetleyicilerinin temel hilesi budur.

Veri Seçici ve Dağıtıcı: Sayısal Yol Ayrımı

Multiplexer (veri seçici) çok girişten birini seçip tek çıkışa aktarır — seçim adres uçlarıyla yapılır. Onu bir demiryolu makası gibi düşünün: dört hattan hangisinin ana yola bağlanacağına makas kolu karar verir. Demultiplexer aynı makasın ters yönde çalışanıdır: tek girişi, adrese göre çıkışlardan birine yönlendirir. Bu ikili, az kabloyla çok sinyal taşımanın klasik çözümüdür; iki uçtaki adres uçları senkron sürülürse dört ayrı sinyal tek hat üzerinden sırayla taşınabilir. Karşılaştırıcı ise iki ikili sayıyı büyük-küçük-eşit olarak kıyaslar; termostatın "ölçülen sıcaklık ayarlanandan küçük mü" sorusunun sayısal karşılığıdır.

Sahada Bileşik Devre: Nerede Karşına Çıkar?

• 7 parçalı göstergeli her cihazda bir kod çözücü çalışır — gösterge sürücüsü arızalanınca rakamların bazı çizgileri eksik yanar.
• PLC ve mikrodenetleyici kartlarındaki adres çözücüler, hangi belleğin ya da çevre biriminin seçileceğine karar verir.
• Endüstriyel panellerdeki tuş takımları kodlayıcı üzerinden okunur; tek tuş arızası çoğu zaman kodlayıcı girişindeki hattadır.
• Alarm sistemlerindeki bölge karşılaştırma ve çoğunluk oylaması devreleri, bu yazıdaki jüri devresinin büyütülmüş halidir.

Modern tasarımda bu blokları tek tek entegreyle kurmak yerine programlanabilir mantık ya da mikrodenetleyici içinde tanımlamak yaygındır; ama blokların iç mantığını bilmeyen, hazır halini de doğru kullanamaz. Arıza analizinde hâlâ kapı kapı düşünülür.

Bileşik devreler, sayısal elektroniğin "hafızasız" yarısıdır; toplayıcı ve çıkarıcı gibi aritmetik blokların iç yapısını aritmetik mantık devreleri yazısında ayrıca işlemiştik. Kapı seviyesinden başlayıp bu blokların tamamını uygulamalı kurmak isteyenler için mantık devreleri eğitimi doğru adrestir — doğruluk tablosu yazmayı bilen için gerisi pratikten ibarettir.
