OG MODÜLER GİRİŞ HÜCRELERİ EĞİTİMİ

Bir trafo merkezine 34,5 kV'luk şebeke kablosu girer — ve o kablonun tesisle ilk buluştuğu nokta, giriş hücresidir. Modüler hücre sistemlerinin bu ilk halkası doğru monte edilmez ve doğru bağlanmazsa, arkasındaki bütün hücre dizisinin güvenliği kâğıt üzerinde kalır. Bu içerik giriş hücresini iki bölümde ele alır: yapısı ve montajı, ardından kablo-bara-topraklama bağlantılarıyla devreye alma.

1. Modüler Hücre: Yapı, Anma Değerleri ve Kilitler

Modüler hücre, orta gerilim donanımını (ayırıcı, kesici, ölçü trafosu, bara) standart boyutlu metal kabinlerde toplayan yapıdır; her işlev bir modüldür ve modüller yan yana dizilerek tesis kurulur. Eski açık tip sistemde baralar görünürdür ve güvenlik mesafeyle sağlanır; modern metal muhafazalı hücrede gerilimli bölümler kapalı bölmelerdedir — dokunma koruması yapının kendisindedir. Hücre; bara bölmesi, anahtarlama bölmesi, kablo bölmesi ve alçak gerilim (kumanda) bölmesi olarak bölümlenir.

Seçimin dili anma değerleridir: anma gerilimi, anma akımı, kısa süreli dayanım akımı ve kesme kapasitesi — hücrenin hangi şebekede, hangi arıza seviyesine kadar güvenli olduğunu bu dört sayı söyler. Güvenliğin mekanik tarafı ise kilitleme fonksiyonlarıdır: topraklama bıçağı kapalıyken ayırıcı kapanamaz, hücre gerilimliyken kapı açılamaz. Bu kilitler konfor değil, hatalı manevranın — orta gerilimde çoğu zaman ölümcül olan arkın — mekanik engelidir.

2. Montaj: Zemin, Mesafe, Hizalama

Giriş hücresi, şebeke kablosunu karşılayıp barayla tesise aktaran modüldür; içinde genellikle yük ayırıcısı ve topraklama bıçağı bulunur. Montajı üç fiziksel gerçeğe saygıyla başlar: zemin (düz, taşıyıcı, oturma yapmayan — eğik zemin hücreler arası bara bağlantısını gerdirir), yerleşim mesafeleri (arka duvar ve yan boşluklar, kapı açılımı ve bakım erişimi) ve hizalama (hücreler arası montajda modüller birbirine terazide cıvatalanır; kaçık hizalama, bara eklerinde kalıcı mekanik gerilme bırakır). Hücre montaj yerine taşınırken devrilme riskine karşı üreticinin kaldırma noktaları kullanılır.

3. Bağlantılar ve Devreye Alma

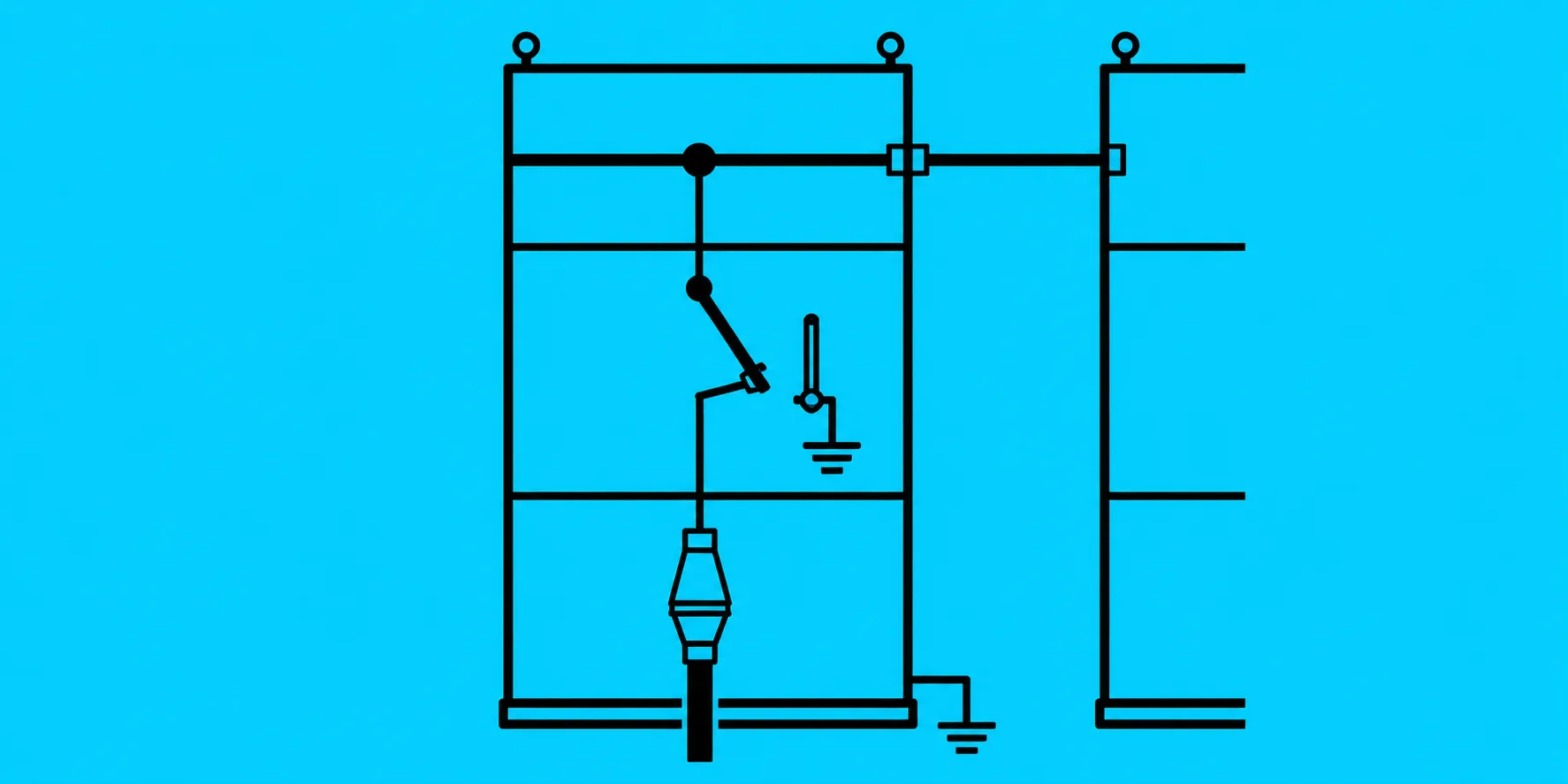

Kablo tarafında ilk kural bükülme yarıçapıdır: orta gerilim kablosu, izin verilen en küçük yarıçapın altında kıvrılamaz — zorlanan yalıtım, yıllar sonra delinerek intikam alır. Giriş kablosunun ucuna kablo başlığı hazırlanır: yalıtım katmanları ölçüsünde soyulur, alan kontrol elemanları takılır — başlık işçiliği, OG kabloculuğunun en hassas zanaatıdır. Bağlantı sırası güvenlik sırasıdır: hattın gerilimsiz ve topraklı olduğu doğrulanır, kablo bağlanır, çıkış bara bağlantısı öngörülen sıkma momentiyle yapılır, hücre topraklaması tamamlanır.

Devreye alma ise tören disipliniyle yürür: tüm bağlantı ve kilitler kontrol edilir, topraklama bıçağı açılır, ayırıcı kapatılır ve gerilim kademeli verilir; ilk enerjilendirmede hücre önünde durulmaz — olası arıza arkı, kapağın önünü hedef alır. Bütün bu işlerin resmi çerçevesini Elektrik Kuvvetli Akım Tesisleri Yönetmeliği, dağıtım şirketi teknik şartnameleri ve topraklama yönetmeliği çizer.

OG hücre işçiliğine giden yol, alçak gerilim pano pratiğinden geçer — o temel elektrik eğitiminde kurulur; hücrelerin tek hat şemalarında nasıl gösterildiği için elektrik proje çizimi eğitimi tamamlayıcı adımdır.
