ARIZA ANALİZ YÖNTEMLERİ VE ARIZA GİDERME EĞİTİMİ

Arızalı bir devreyle karşılaşan iki teknisyen düşünün: biri rastgele eleman değiştirerek saatler harcar, diğeri sistematik yöntemle arızayı 15 dakikada daraltır. Aradaki fark bilgi değil, yöntemdir. Bu içerik; arıza bulma metotlarını, devredeki arızalı birim veya elemanı tespit etmeyi, onarım adımlarını ve yarı iletken kataloğu (datasheet) okumayı üç modül hâlinde ele alır.

1. Arızanın Tespit Edilmesi

Arıza, bir devrenin tasarlandığı işlevi kısmen ya da tamamen yerine getirememesidir. Profesyonel arıza arama her zaman büyük resimden detaya ilerler: önce sistemin çıkışına bakılır, sonra bloklar, en son tek tek elemanlar sorgulanır. Modülün kapsadığı yöntemler:

• Çıkış değerine bakarak tespit: Beklenen çıkış (gerilim, sinyal, hareket) ölçülür; sapma varsa arıza kesinleşir ve aramaya başlanır.

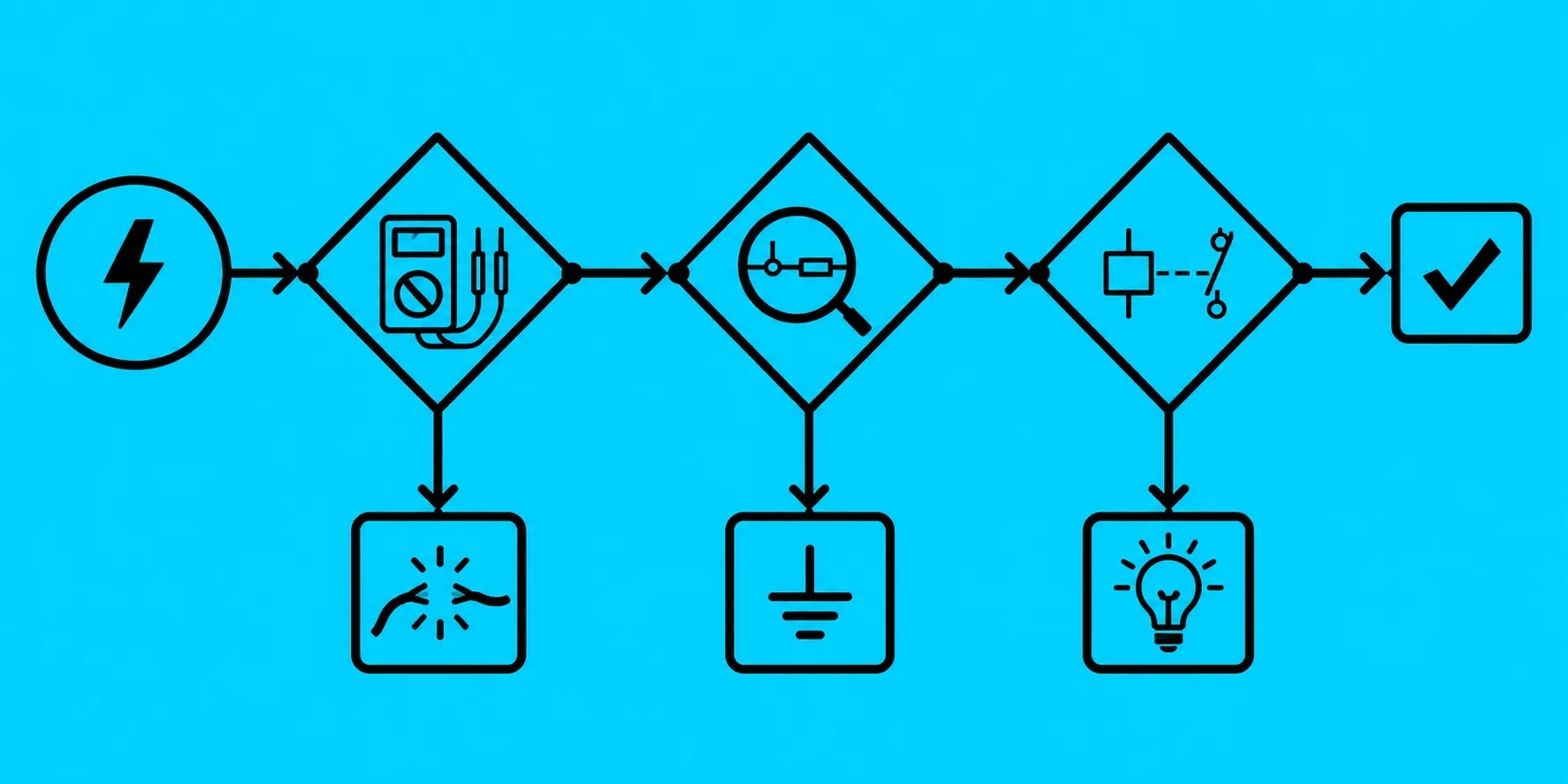

• Akış diyagramı ile tespit: Evet-hayır sorularıyla ilerleyen sistematik yol haritası — "Besleme var mı? → Sinyal girişte var mı? → Çıkışta var mı?" Rastgele eleman değiştirmeyi önler.
• Blok diyagramı ile tespit: Devre işlevsel bloklara bölünür (besleme, yükselteç, çıkış gibi); arıza önce bloğa, sonra elemana daraltılır.
• Enerjinin kontrol edilmesi: Her aramanın sıfırıncı adımı — sigorta, besleme gerilimi, konnektör. Servise gelen arızaların kayda değer bölümü besleme kaynaklıdır.
• Duyusal kontrol: Gözle (yanık, şişmiş kondansatör, kararmış direnç), burunla (yanık kokusu), dokunarak (aşırı ısınan eleman) yapılan ilk muayene.
• Eleman değişimi: Şüpheli elemanın sağlamıyla değiştirilmesi — hızlıdır ama yöntemsiz kullanılırsa maliyetli bir kumar hâline gelir.
• Sinyal takibi: Girişten çıkışa doğru sinyalin osiloskopla izlenmesi; sinyalin kaybolduğu kat, arızalı kattır.

2. Arızalı Birim veya Elemanın Bulunması

Arızalı kat bulunduktan sonra sıra elemanlara gelir. Her temel elemanın multimetreyle dakikalar içinde yapılabilen bir sağlamlık testi vardır:

• Transformatör: Sargı dirençleri ölçülür — sonsuz direnç kopukluk, sıfıra yakın anormal düşük değer sargı kısa devresi işaretidir. Primer-sekonder arası kaçak da kontrol edilir.
• Kondansatör: Kapasite kademesinde etiket değeriyle kıyaslanır; elektrolitiklerde şişme ve akıntı gözle görülür. Devrede şüphe varsa eşdeğer seri direnç (ESR) ölçümü en güvenilir testtir.
• Diyot: Diyot kademesinde ileri yönde silisyum için yaklaşık 0,6 V düşüm görülmeli, ters yönde iletmemelidir. İki yönde ileten diyot delinmiş, hiç iletmeyen kopuktur.
• Transistör: Beyz-emiter ve beyz-kolektör eklemleri iki ayrı diyot gibi test edilir; eklemlerden biri kısa ya da açık çıkarsa eleman arızalıdır.

Modülün uygulama bölümü, bu testlerin gerçek devre aileleri üzerinde kullanılmasını işler: aydınlatma tesisatlarında arıza giderme, dirençli ve diyotlu devrelerde onarım ve güç kaynaklarında arıza giderme işlemleri. Güç kaynağı pratiği özellikle önemlidir — köprü diyot, filtre kondansatörü ve regülatör üçlüsü, elektronik cihaz arızalarının en sık adresidir.

3. Katalog (Datasheet) Okuma

Ölçtüğünüz değerin "normal" olup olmadığını ancak üretici kataloğuyla kıyaslayarak bilebilirsiniz; bu yüzden katalog okuma, arıza gidermenin üçüncü ayağıdır. Modül şunları kapsar:

• Yarı iletken katalog bilgileri: Maksimum gerilim-akım sınırları, güç dayanımı, çalışma frekansı ve bacak dizilimi (pinout).
• Transistör kodları: Avrupa (BC547: B=silisyum, C=düşük güç AF), Amerikan (2N3055) ve Japon (2SC1815) kodlama sistemlerinin çözümü.
• Eş değer bulma: Piyasada bulunamayan elemanın yerine, kritik parametreleri karşılayan muadilin katalogdan seçilmesi.
• Kılıf şekilleri ve standartları: TO-92, TO-220, SOT-23 gibi kılıf tiplerinin tanınması — aynı kod farklı kılıflarda farklı bacak diziliminde olabilir.

Üç modül birlikte şu beceriyi hedefler: arızayı yöntemle daraltmak, elemanı ölçümle doğrulamak ve onarımı katalog bilgisine dayandırmak. Bu sistematik yaklaşımı uygulamalı ilerletmek isteyenler için elektronik arıza giderme eğitimi ölçü aletleriyle birebir çalışma imkânı sunar; temel eleman bilgisini tazelemek isteyenler analog devre elemanları eğitimine göz atabilir.
